Выносная антенна для дрон детектора «Чуйка» (10 м)
оплата по счету

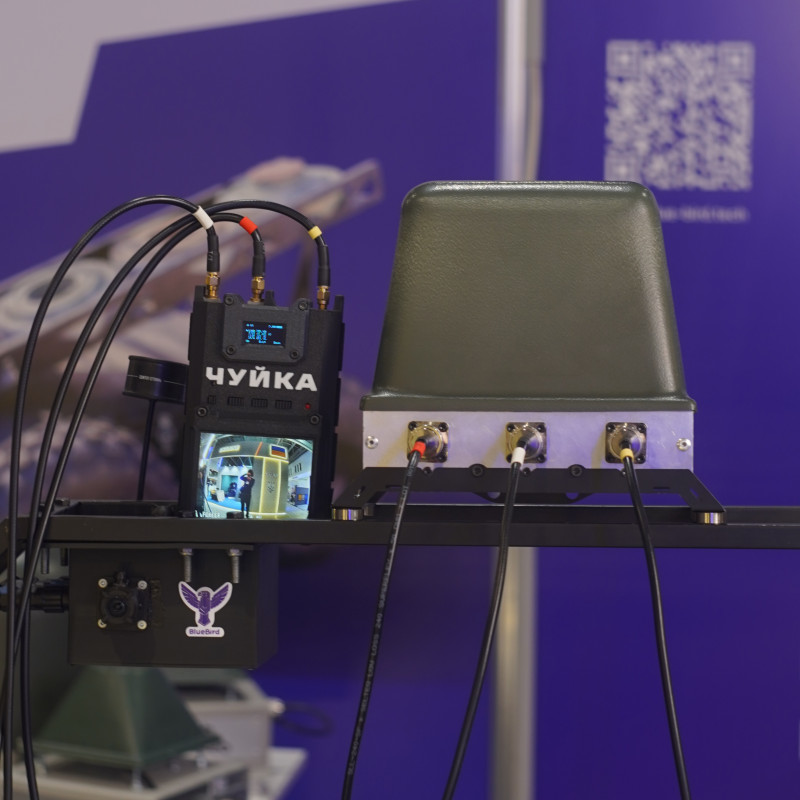

Модуль выносных антенн (МВА) 10м Universal для "Чуйка" от BlueBird - модульная всепогодная высокопроизводительная платформа, разработанная компанией BlueBird для повышения эффективности и стабильности комплекса радиоэлектронной разведки (РЭР) "ЧУЙКА". Благодаря продуманной конструкции и стандартизации интерфейсов MBA Universal полностью совместим с любыми радиоэлектронными системами, работающими в соответствующих диапазонах, что обеспечивает быструю интеграцию и гибкость эксплуатации.
Ключевая задача МВА Universal — вынести антенно-фидерное оборудование из зоны оператора, что существенно улучшает качество приема, снижает влияние локальных помех и расширяет зону покрытия. Платформа обеспечивает надежную защиту интегрированных антенн от атмосферных воздействий, пыли и вибраций при быстром развертывании и длительной эксплуатации.
Технические особенности и адаптивность
-
Модульность фидерных линий
Версия Universal оснащена промышленными разъемами N-type female на корпусе, что позволяет оператору выбирать и быстро менять длину и тип коаксиального кабеля для минимизации потерь сигнала на требуемой дистанции.
-
Надежная конструкция и защита
Ударопрочный корпус обеспечивает защиту трех интегрированных антенн от влаги, пыли и механических воздействий. Конструкция рассчитана на длительную эксплуатацию в полевых условиях и быстрое развертывание.
-
Трехканальная интеграция
МВА Universal содержит три независимых антенных канала, идентичных тем, которые используются в базовом устройстве РЭР "ЧУЙКА", и гарантирует заявленные характеристики приема в следующих диапазонах:
- Канал 1: 1080-1800 МГц
- Канал 2: 3000-4100 МГц
- Канал 3: 4900-6100 МГц
Универсальный крепеж и развертывание
Платформа снабжена четырьмя мощными магнитами для мгновенной фиксации на металлических поверхностях. Для стационарного монтажа предусмотрены два монтажных отверстия с расстоянием между центрами 56 мм для фиксации к мачте или трубе с помощью П-хомута (поставляется в комплекте). Дополнительные технологические отверстия позволяют использовать стяжки или другие крепежные средства на нетипичных поверхностях, таких как дерево или строительные конструкции.
Глобальная совместимость
Благодаря стандартизированным диапазонам и комплекту кабелей с разъемами SMA-male МВА Universal легко интегрируется с любым радиоэлектронным оборудованием со SMA-female входами, работающим в указанных частотных диапазонах.
Технические характеристики:
Характеристики MBA Universal
| Характеристика | Спецификация |
|---|---|
| Название модели | МВА Universal |
| Количество каналов | 3 |
| Рабочие диапазоны | 900-1800 МГц 2870-4080 МГц 4860-6060 МГц |
| Антенны | Интегрированные |
| Разъемы МВА (наружные) | 3 × N-type female |
| Крепление | 4 × магниты, отверстие под П-хомут (56 мм) |
| Габаритные размеры | ш. 120×в. 220 × д. 240 мм |
| Масса (без кабеля) | 650 г |
Спецификация кабельной сборки 10 метров (комплект)
| Характеристика | Спецификация |
|---|---|
| Тип кабеля | SLL-300* |
| Длина кабеля | 10 м |
| Разъем к МВА | N-type male |
| Разъем к РЭР | SMA male |
| Частотный диапазон | Потери сигнала (5 м) |
|---|---|
| 1080 – 1800 МГц | ≈ 2,87 дБ |
| 3000 – 4100 МГц | ≈ 4,3 дБ |
| 4900 – 6100 МГц | ≈ 5,6 дБ |
Состав поставки
- 1. Модуль выносных антенн MBA Universal – 1 шт.
- 2. Кабели соединения (10 метров) – 3 шт.
Производитель: BlueBird. Тип товара: РЭБы > Комплектующие к РЭБ > Модулы. Этот комплект (МВА Universal + кабели 10 м) предназначен для эффективного повышения качества приема и расширения зоны работы комплекса РЭР "ЧУЙКА" и подходит для оперативного использования в полевых и стационарных условиях.
