Приемник RX Mk4 220-380 MIL ELRS

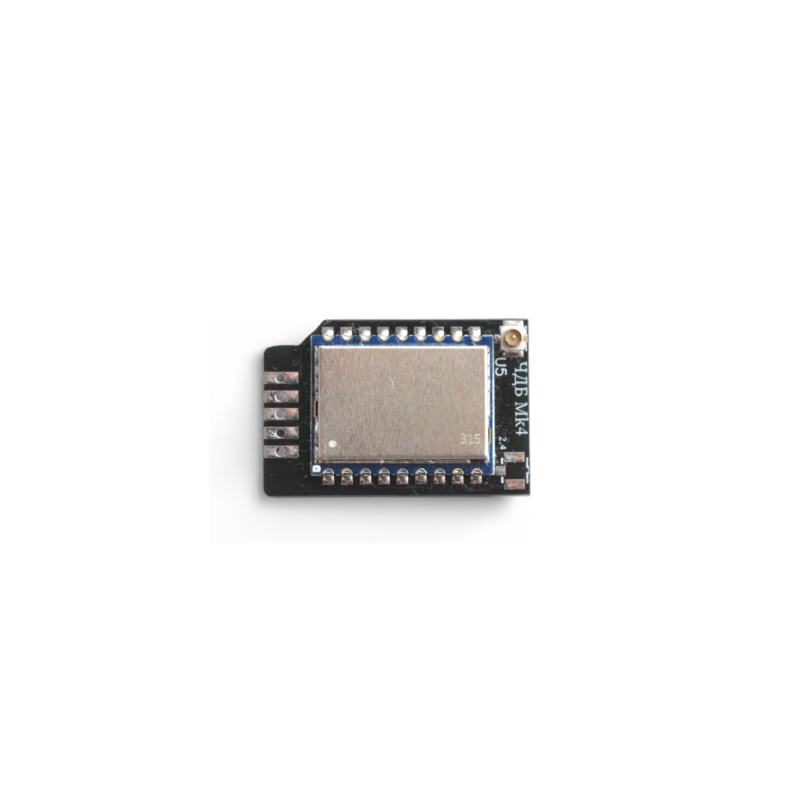

Приёмник ЧДБ RX Mk4 220-380 MIL ELRS (1033) — ультракомпактный бортовой модуль радиоуправления украинского производителя ЧДБ (Черкасидронбуд) для БпЛА и НРК в диапазоне 220–380 МГц. На базе LR1121 и ESP32-C3 с прошивкой MIL ELRS (target SubGHZ_580_ESP32C3_RX).

Протокол RX — CSRF (интерфейс с пультом ELRS). Чувствительность −120 dBm, мощность телеметрии 160 dBm (по паспорту производителя). Вес всего 3,5 г без антенны, габариты 29×19,3×5,8 мм — один из самых лёгких приёмников линейки ЧДБ.

Питание 5 В, рабочий ток <200 мА, антенный разъём IPEX1 / U.FL. В комплекте: приёмник ELRS, 4 провода для пайки (200 мм), термоусадочная трубка, стяжка. Совместим с TX V4 220-380 MIL ELRS и другими передатчиками ЧДБ этого диапазона.

Основные возможности

• Радиоприёмник управления в диапазоне 220–380 МГц.
• Прошивка MIL ELRS; target SubGHZ_580_ESP32C3_RX.
• Протокол RX: CSRF.
• LoRa-модуль LR1121; микроконтроллер ESP32-C3.
• Чувствительность −120 dBm; телеметрия 160 dBm (по спецификации).
• Питание 5 В, ток <200 мА.
• Разъём антенны IPEX1 / U.FL; размеры 29×19,3×5,8 мм.

Ключевые преимущества

• Минимальный вес 3,5 г: критично для FPV, разведывательных и лёгких БпЛА.
• Широкий Sub-GHz 220–380 МГц: один RX для тактических поддиапазонов.
• LR1121 + ESP32-C3: современная платформа с поддержкой MIL ELRS.
• Готовая пайка: 4 провода по 200 мм, термотрубка, стяжка в комплекте.
• Пара с TX V4: оптимизирован под ЧДБ TX V4 220-380 (до 2 Вт на TX).
• Высокая чувствительность: −120 dBm для стабильного приёма на дальности.
• Собственное производство ЧДБ: военная прошивка и сервис производителя.

Сферы применения

• Бортовой приёмник FPV и разведывательных БпЛА (220–380 МГц).
• Наземные роботизированные комплексы (НРК).
• Сборки с TX V4 220-380 MIL ELRS и антеннами ЧДБ соответствующего поддиапазона.
• Платформы с ограничением по массе и высоте модуля.

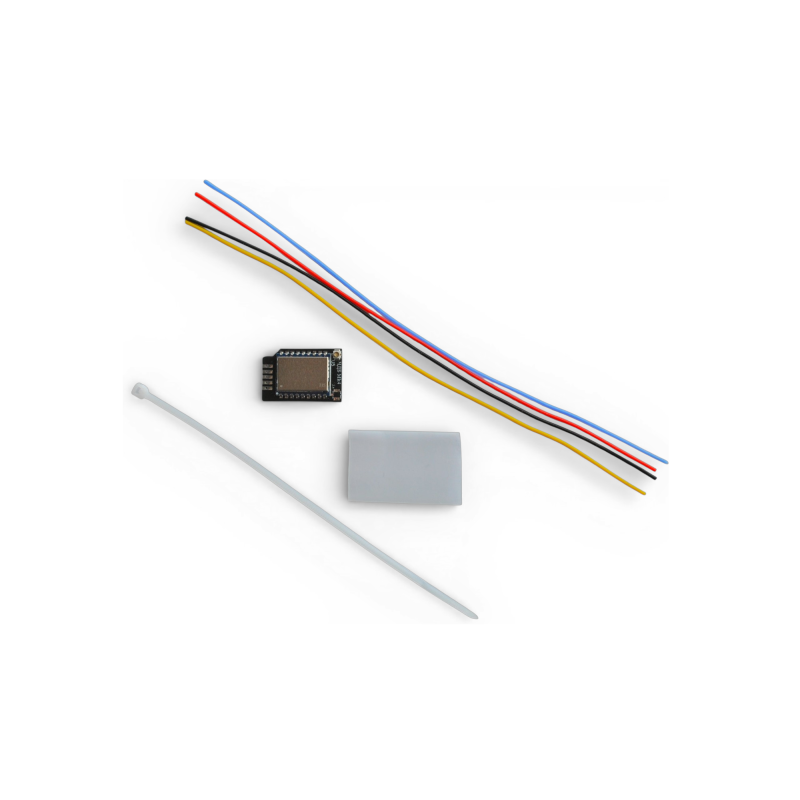

Комплектация

• 1 × приёмник ELRS RX Mk4 220-380 MIL ELRS.
• 4 × провод подключения для пайки (длина 200 мм).
• 1 × термоусадочная трубка.
• 1 × стяжка.

Технические характеристики

Предупреждения по эксплуатации

• Антенна в комплект не входит — подберите совместимую антенну на IPEX1/U.FL в поддиапазоне 220–380 МГц.
• Питание только 5 В; ток до 200 мА — не превышайте допустимое напряжение FC/BEC.

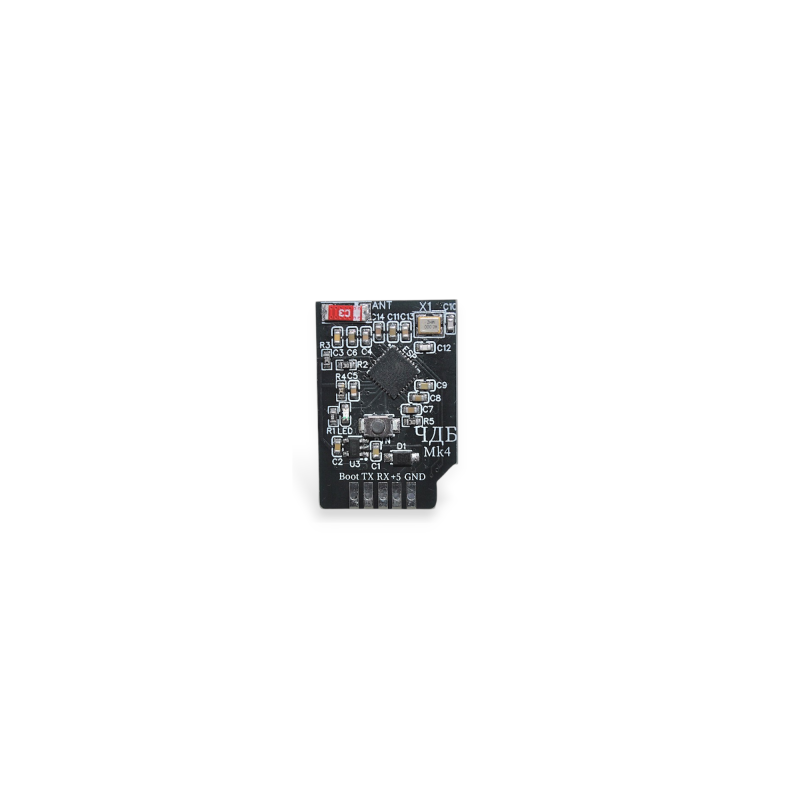

• Пайка четырёх проводов — соблюдайте схему и полярность для CSRF / UART вашего полётного контроллера.
• Не повреждайте разъём IPEX1 при установке антенны.
• Перед полётом: биндинг с TX V4 220-380 (или другим TX ЧДБ 220–380 МГц), проверка target SubGHZ_580_ESP32C3_RX в прошивке.
• Закрепите модуль стяжкой и термотрубкой после проверки связи.

Приёмник ЧДБ RX Mk4 220-380 MIL ELRS — лёгкий бортовой модуль нового поколения: 3,5 г, LR1121, MIL ELRS и полная совместимость с передатчиком TX V4 220-380 для дальнобойного управления на Sub-GHz.
