Антенна COALAS::DIPOLE-IPEX-370-530

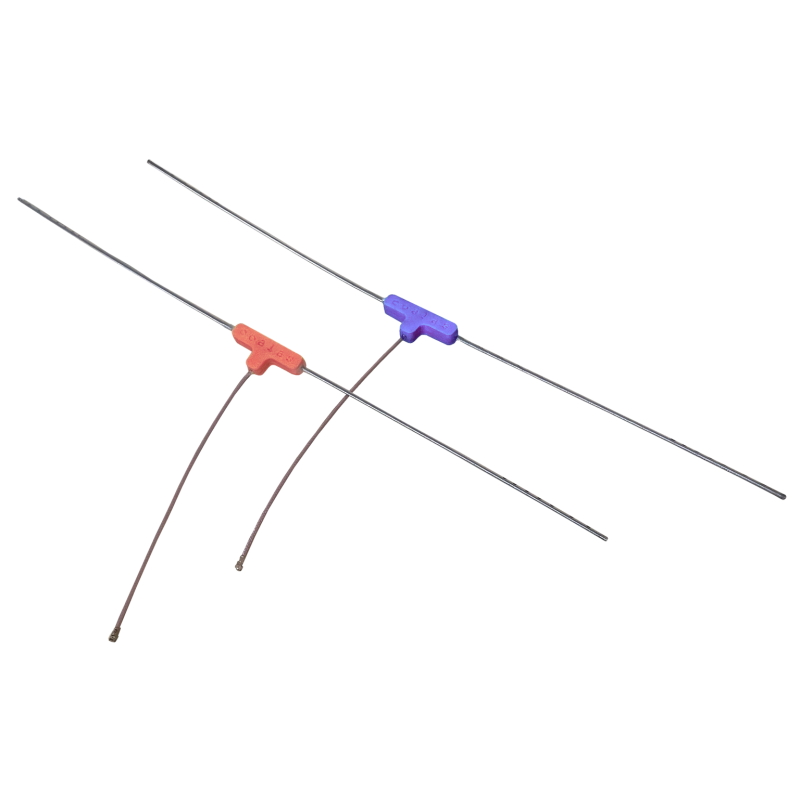

Антенна COALAS::DIPOLE-IPEX-370-530 — компактный диполь от Coalas systems

COALAS::45-DIPOLE-IPEX — это экономичная и настраиваемая антенно-фидерная система типа диполь, разработанная брендом Coalas systems для работы в нижней части УКВ-диапазона. Модель COALAS::DIPOLE-IPEX-370-530 предназначена для телекоммуникационных модулей, промышленных контроллеров, трекерных систем и других устройств, где важны небольшие габариты, малый вес и стабильные радиочастотные характеристики.

Антенна отличается возможностью точной подстройки рабочей частоты путем отрезки по насечкам, что дает возможность адаптировать длину антенны под конкретный диапазон в пределах 370–530 МГц. Компактная конструкция обеспечивает простую интеграцию в корпуса устройств и минимальное воздействие на общий вес и габариты изделия.

Основные преимущества

• Компактность и малый вес — всего 15 г.
• Простая интеграция через разъем IPEX и поставляемый кабель RG178 длиной 220 мм.
• Возможность настройки длины по насечкам для точной подстройки резонанса.
• Стабильная работа в пределах указанной полосы частот благодаря оптимизированному дипольному дизайну.

Технические характеристики

• Диапазон частот: 370 МГц – 530 МГц (с возможностью отрезки по насечкам)
• Резонансные частоты, МГц: 380 (полная), 400, 420, 440, 460, 480, 500, 520
• Ширина полосы: 20 МГц при КСВ < 1.6
• Коэффициент усиления: 2 dBi
• Коннектор: IPEX Female + кабель RG178, длина кабеля 220 мм (в комплекте)
• Габариты: 350 мм × 200 мм
• Вес: 15 г

Резонансные точки, указанные в спецификации, помогают подобрать оптимальную длину антенны при отрезке по насечкам, чтобы добиться желаемой рабочей частоты в пределах 370–530 МГц. Ширина полосы 20 МГц при КСВ ниже 1.6 обеспечивает стабильную передачу и прием сигнала на соседних частотных каналах без резкого ухудшения качества. Усиление 2 dBi и конструкция диполя дают равномерное покрытие в горизонтальной плоскости, что важно для локальных радиосетей, трекеров и модулей передачи данных.

Антенна подходит для интеграции в промышленные контроллеры, модули передачи данных, трекерные системы и иные устройства с разъемом IPEX. Благодаря кабелю RG178 длиной 220 мм подключение к платам и разъемам выполняется быстро и с минимальными потерями на коротких внутренних соединениях. Низкая масса и компактные габариты упрощают монтаж и уменьшают влияние на конструкцию конечного устройства.

Если вам нужна надежная и настраиваемая диполь-антенна с возможностью тонкой подстройки частоты путем отрезки по насечкам, модель COALAS::45-DIPOLE-IPEX от Coalas systems станет практичным выбором. Тип товара: Антенны > Диполь антенны.
