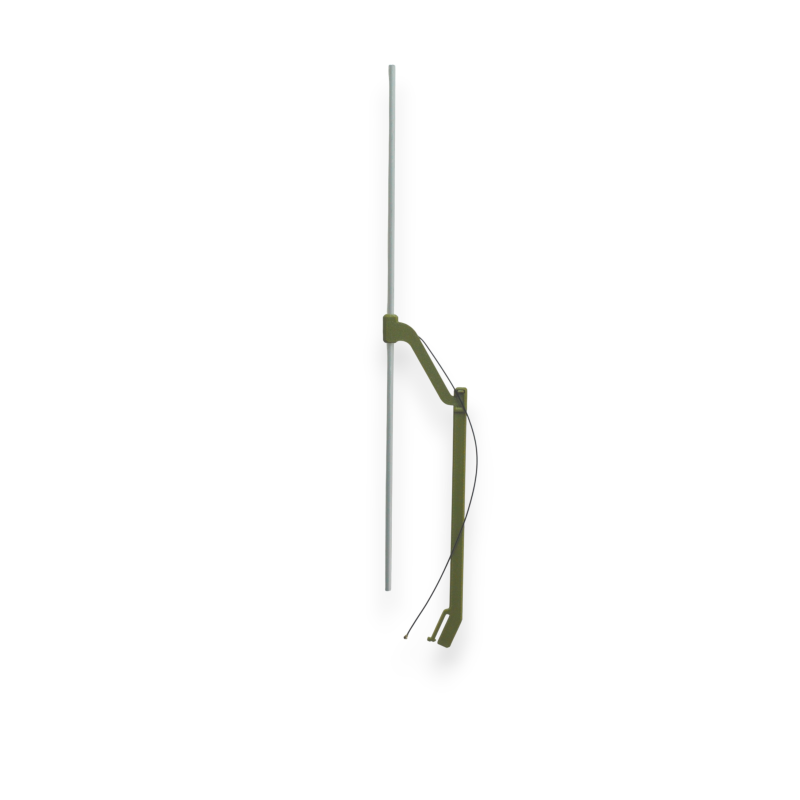

Антенна диполь приемника RX 310-330 с креплением

Антенна ЧДБ диполь приёмника RX 310–330 (1012) — приёмная дипольная антенна украинского производителя ЧДБ (Черкасидронбуд) для радиоканалов управления 310–330 МГц (резонанс 320 МГц). Предназначена для установки на приёмнике RX БпЛА и НРК в составе систем MIL ELRS и других комплектов ЧДБ этого диапазона.

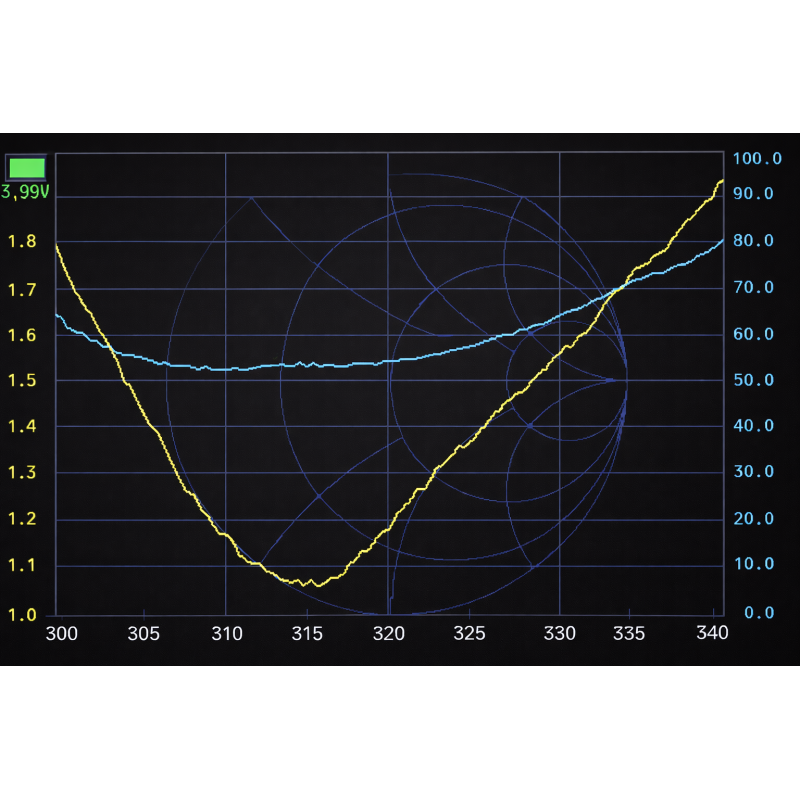

Линейная вертикальная поляризация (V), коэффициент усиления 2,7 dBi, полоса 20 МГц при КСВ < 1,5. Подключение через кабель RG1.13 (300 мм, 50 Ом) с разъёмом IPEX Female. В комплекте — пластиковое крепление (маунт и мачта) для надёжной фиксации на раме дрона.

Лёгкая конструкция (19 г), габариты 450×70 мм, материалы — алюминий и пластик. Оптимальное согласование с приёмниками ЧДБ в поддиапазоне 310–330 МГц обеспечивает стабильный приём сигнала управления на борту без лишних потерь в фидере.

Основные возможности

• Тип: диполь, приёмная антенна для RX.
• Рабочий диапазон 310–330 МГц, резонанс 320 МГц.
• Усиление 2,7 dBi, импеданс 50 Ом.
• Поляризация: линейная вертикальная (V).
• Кабель RG1.13, длина 300 мм, разъём IPEX Female.
• Крепление на раму БпЛА: маунт и мачта в комплекте.

Ключевые преимущества

• Узкополосная настройка: полоса 20 МГц с низким КСВ для стабильного приёма на 320 МГц.
• Малый вес: всего 19 г — минимальная нагрузка на раму FPV/БпЛА.
• Готовое крепление: не нужно отдельно подбирать маунт под мачту.
• Собственное производство ЧДБ: совместимость с приёмниками и системами связи производителя.
• Прочные материалы: алюминиевый излучатель и пластиковый корпус крепления.
• Короткий фидер 300 мм: меньшие потери по сравнению с длинными самодельными кабелями.

Сферы применения

• Бортовые приёмники управления БпЛА на частотах 310–330 МГц.
• Наземные и воздушные платформы с радиолинией MIL ELRS (ЧДБ).
• Замена или доукомплектование штатной антены RX в поле.
• Работа в условиях, где важна вертикальная поляризация и согласование 50 Ом.

Комплектация

• Антенна диполь RX 310–330 МГц с кабелем и разъёмом IPEX.
• Пластиковое крепление: маунт и мачта для установки на раму.

Технические характеристики

Предупреждения по эксплуатации

• Устанавливайте антенну в вертикальной поляризации (V), как предусмотрено конструкцией — иначе ухудшается приём.
• Не сгибайте и не повреждайте кабель RG1.13 у выхода IPEX.
• Убедитесь, что приёмник и передатчик работают в диапазоне 310–330 МГц — вне полосы КСВ растёт.
• Закрепите маунт и мачту на раме так, чтобы антенна не попадала в пропеллеры и не вибрировала во время полёта.

Антенна ЧДБ RX 310–330 — штатное решение для бортового приёма на 320 МГц: точная настройка полосы, малый вес и готовое крепление упрощают монтаж на БпЛА и НРК.
