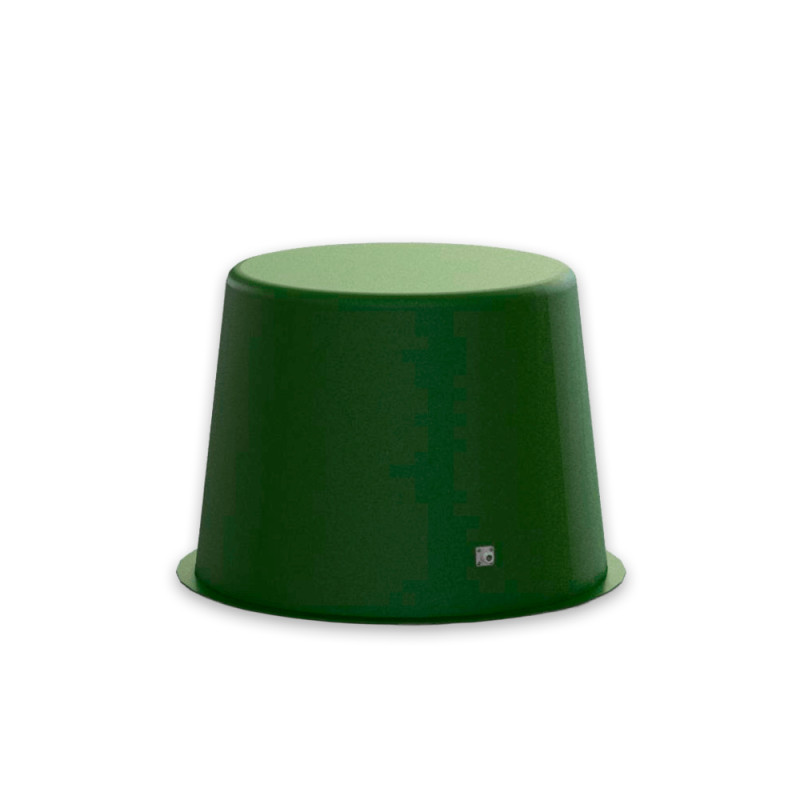

Антенна квадрифиллярная NR17

Антенна для РЭБ 160–290 МГц купольного типа NR17 – Квадрифиляр

Производитель: BlueBird. Тип изделия: РЭБы > Квадрифилярные антенны. Эта квадрифиллярная антенная (QHA) купольного типа NR17 разработана для применения в системах радиоэлектронной борьбы и обеспечивает надежную работу в диапазоне низких и средних УКВ-частот.

Описание и назначение

Антенна имеет круговую поляризацию (RHCP) и за счет своей геометрии формирует квази-сферическую диаграмму направленности с преимуществом в верхнюю полусферу, что делает ее оптимальным выбором для обнаружения и подавления воздушных целей — дронов, легких самолетов и других быстро маневрирующих объектов. Устройство предназначено для интеграции в РЭБ-системы, где требуется широкополосная устойчивость характеристик при изменении ориентации и движении цели.

Ключевые преимущества

• Широкий номинальный спектр частот: 160–290 МГц, покрывающий огромное количество тактических каналов.
• Рабочая полоса при КСВН < 2: 165–280 МГц, обеспечивающая стабильность согласования.
• Низкий коэффициент стоячей волны (КСВН < 1.5) для минимальных потерь в тракте.
• Круговая поляризация RHCP для уменьшения влияния поляризационных искажений при подвижных целях.
• Квази-сферическая диаграмма направленности с усилением в пределах 3.2–6.5 dBi для эффективного покрытия полусферы наблюдения.

Технические характеристики

Антенна NR17 сочетает в себе прочную конструкцию и простоту интеграции: конструктивные элементы выполнены из алюминия с элементами из полиэтилена (PE), что обеспечивает коррозионную стойкость и долговечность в широком диапазоне температур от -40℃ до +80℃. Наличие стандартного разъема N-type (female) обеспечивает совместимость с большинством коаксиальных кабелей и радиочастотных трактов в тактическом оборудовании.

Благодаря выходной мощности до 120 Вт и сопротивлению 50 Ом антенная подходит для использования как в передающих, так и в приемных элементах РЭБ-комплексов. Усиление в диапазоне 3.2–6.5 dBi и квазисферическая диаграмма направленности гарантируют покрытие зоны интереса с минимальными «мертвыми» зонами и равномерным приемом/излучением в верхней полусфере.

Продукт особенно эффективен при работе с быстро движущимися целями и объектами, изменяющими ориентацию в пространстве благодаря круговой поляризации RHCP и оптимизированной широкой полосе работы.

Если вам необходима надежная квадрифилярная антенная для систем РЭБ с проверенными характеристиками и готовностью к эксплуатации в полевых условиях, NR17 от BlueBird — практическое решение для задач радиоэлектронного подавления и наблюдения.
