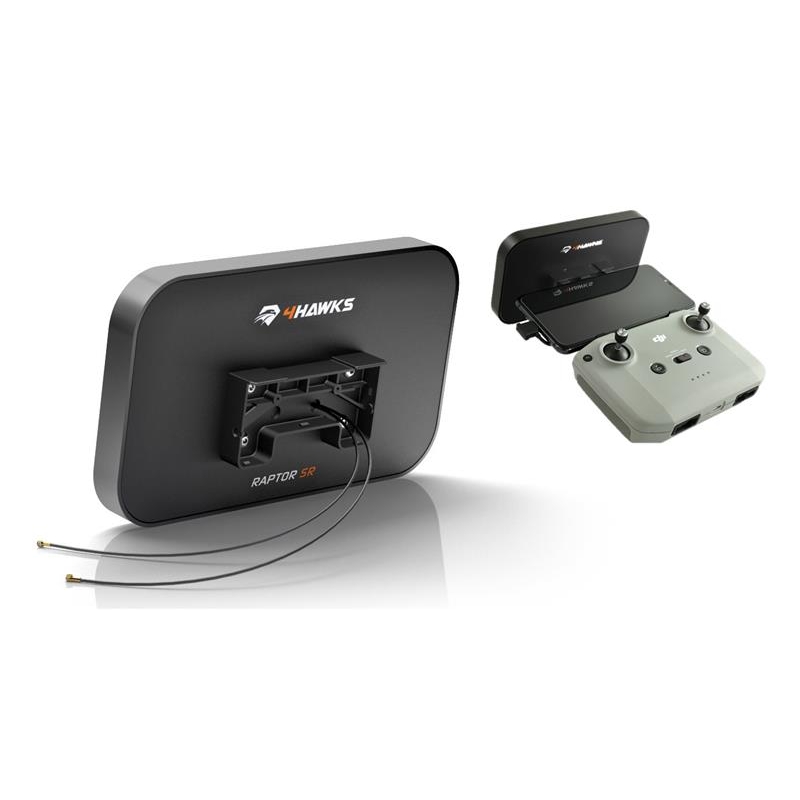

Спрямована антена 4Hawks Raptor SR для дронів DJI Mavic 3

Створено для DJI Mavic 3

Антена 4Hawks для моделі DJI Mavic дуже просунута, працює як на частотах 2,4 ГГц, так і на 5 ГГц. Концепція зовнішнього вигляду антени полягала в тому, щоб за умовчанням вона виглядала так, ніби вона є частиною дрону. Вся конструкція на 100% захищена від ультрафіолетового випромінювання, що гарантує довговічність обладнання. Крім того, частина конструкції виготовлена із алюмінію, щоб зробити всю конструкцію максимально легкою. Весь комплект легкий та однорідний (без будь-яких незакріплених частин спорядження). Зміна напряму антени не повинна викликати труднощів, оскільки система спроектована таким чином, що дозволяє швидко змінювати положення одним «кліком». Таким чином, ви можете бути впевнені, що не втратите зв'язок з дроном.

Важливо: для монтажу антени потребується фізична модифікація пульта ДУ. Відео-інструкція по встановленню: quot;0" width="465"> Частота Порт 1:   2.40 - 2.50 GHz & 5.00 - 5.80 GHz
Порт 2:   2.40 - 2.50 GHz & 5.00 - 5.80 GHz Коефіцієнт підсилення Порт 1:   8 dBi  (+/- 1 dBi) & 10 dBi  (+/- 1 dBi)
Порт 2:   8 dBi  (+/- 1 dBi) & 10 dBi  (+/- 1 dBi) КСХ Порт 1:   < 1.50  (max. < 2.15)
Порт 2:   < 1.50  (max. < 2.15) Ширина променю Порт 1:   90°/65° & 55°/55°
Порт 2:   90°/65° & 55°/55° Поляризація Порт 1:   Вертикальная
Порт 2:   Вертикальная Опір Порт 1:   50 Ω
Порт 2:   50 Ω

Механічні параметри

Комплектація

Аксесуари, що входять до комплекту антени Raptor:

1. Направлена антена-підсилювач
2. Верхня панель антенного модуля, надрукована на 3D-принтері, з портами розширення SMA
3. Монтажний комплект із нержавіючої сталі
4. Викрутка 4,2x (Torx T6 і Philips) + ключ на 8 мм
5. Два з'єднувальні кабелі з низьким коефіцієнтом відбиття
6. Додаткові інструменти для Mavic

Графіки

КСВ, розділення портів і характерний патерн антен Raptor
