BFHK-5001+ від Scream Industries — це готовий до негайного використання RF смугасто-пропускаючий фільтр з діапазоном пропускання 4500–5300 МГц на базі LTCC-технології.

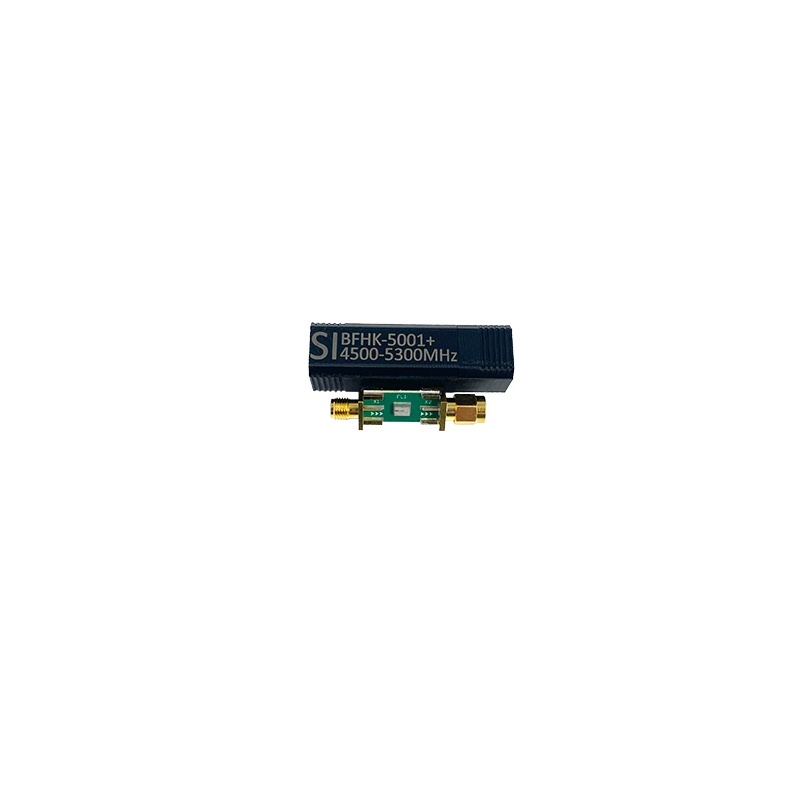

На відміну від bare-chip рішень, цей фільтр поставляється у зібраному вигляді: LTCC-елемент змонтований на платі та підключений до двох золочених SMA-роз’ємів, що дозволяє одразу інтегрувати його в будь-який стенд, тестову установку або готовий пристрій без додаткового монтажу.
Фільтр забезпечує типові втрати вставлення 3,6 дБ у смузі пропускання та придушення небажаних сигналів до 54 дБ на частотах аж до 13 ГГц. Керамічна LTCC-конструкція гарантує стабільність характеристик у діапазоні температур від -55°C до +125°C, підвищеної вологості та механічних навантажень.
Характеристики
| Тип фільтра | Смугасто-пропускаючий (Bandpass) |
|---|---|
| Трансиверність | RF |
| Частотний діапазон | 4.5-5.3 GHz |
| Імпеданс | 50 Ом |
| Втрати вставлення на 4,5 GHz | 2,45 дБ |
| Втрати вставлення на 5,3 GHz | 2,32 дБ |
| Втрати вставлення на центр. частоті | 2,13 дБ |
| Придушення (3,829 GHz) | 50 дБ |
| Придушення верхньої смуги (6,8–13 GHz) | до 54 дБ |
| Максимальна вхідна потужність | 1 Вт |
| Робоча температура | -55°C … +125°C |
| Роз'єми | SMA (мама–тато) |
| Вага | 6.8 г |
