Антенна Yagi 310-330 МГц

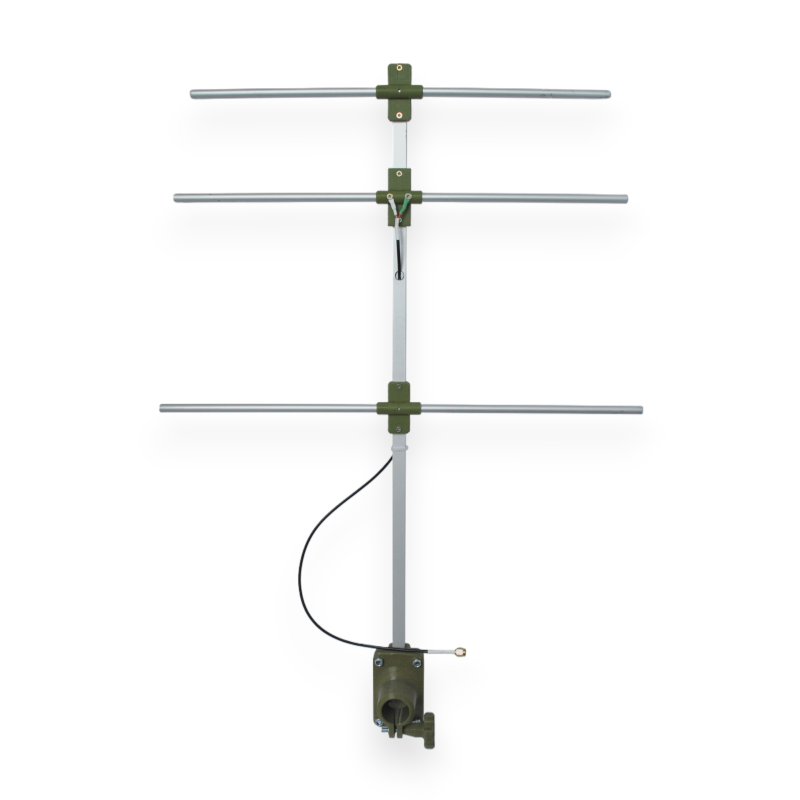

Антенна ЧДБ Yagi 310–330 (1016) — направленная антенна типа Yagi-Uda украинского производителя ЧДБ (Черкасидронбуд) для радиоканалов управления 310–330 МГц. Предназначена для наземного передатчика TX, пультов управления и внешних модулей в системах MIL ELRS и комплектах ЧДБ этого поддиапазона, где нужны повышенная дальность и устойчивость связи.

Коэффициент усиления 7,3 dBi, линейная поляризация, КСВ < 1,5 в полосе 310–330 МГц. Диаграмма направленности: 90° (горизонталь) / 120° (вертикаль). Подключение через кабель RG316 (100 см, 50 Ом) с разъёмом SMA (male). В комплекте — зажим «краб» для быстрого крепления на мачту или обхват.

Габариты 640×440 мм, масса 446 г, материалы — алюминий и пластик. Оптимальное решение для пункта управления вместо всенаправленной антенны, когда критична дальность на частотах около 320 МГц.

Основные возможности

• Тип: Yagi-Uda, направленная антенна.
• Диапазон 310–330 МГц (КСВ < 1,5).
• Усиление 7,3 dBi, импеданс 50 Ом.
• Поляризация: линейная.
• Угол луча: 90° (гориз.) / 120° (верт.).
• Кабель RG316 100 см, разъём SMA (male).
• Зажим «краб» в комплекте.

Ключевые преимущества

• Высокое усиление 7,3 dBi: существенно большая дальность по сравнению с диполем/Moxon на той же частоте.
• Широкий угол охвата: 90°/120° — удобнее удерживать связь при движении дрона в секторе.
• Готовый фидер 1 м RG316: подключение к TX без самодельных кабелей.
• Зажим «краб»: быстрый монтаж на мачту, поручень, обхват без сверления.
• Совместимость с ЧДБ 310–330: парная к дипольным RX и системам 370–550 / MIL ELRS в соответствующем поддиапазоне.
• Собственное производство: прочная алюминиевая решётка, рассчитанная на полевую эксплуатацию.

Сферы применения

• Наземный передатчик TX на пункте управления (310–330 МГц).
• Комплекты радиоуправления ЧДБ в поддиапазоне 310–330 МГц.
• FPV и БпЛА/НРК с каналом управления на ~320 МГц.
• Полевые и стационарные посты, где нужна направленная антенна вместо телескопического диполя.
• Апгрейд антенны TX для увеличения дальности в «забитом» эфире.

Комплектация

• Антенна Yagi-Uda 310–330 МГц с кабелем RG316 (100 см) и SMA (male).
• Зажим «краб» для крепления.

Технические характеристики

Предупреждения по эксплуатации

• Ориентируйте Yagi на зону полёта БпЛА; при смене позиции оператора может потребоваться повернуть антенну.
• Используйте только с TX/системами в диапазоне 310–330 МГц — на других частотах КСВ и дальность ухудшаются.
• Затягивайте SMA без перекоса; не натягивайте кабель RG316 при монтаже.
• Надёжно закрепите зажим «краб» — ветер и вибрации не должны смещать антенну.
• Держите решётку подальше от металлических конструкций, искажающих диаграмму направленности.

Антенна ЧДБ Yagi 310–330 — мощное наземное решение для Sub-GHz управления: 7,3 dBi, широкий угол луча и готовый комплект крепления для быстрого развёртывания на позиции.
