Антенна Yagi 150 без кабеля

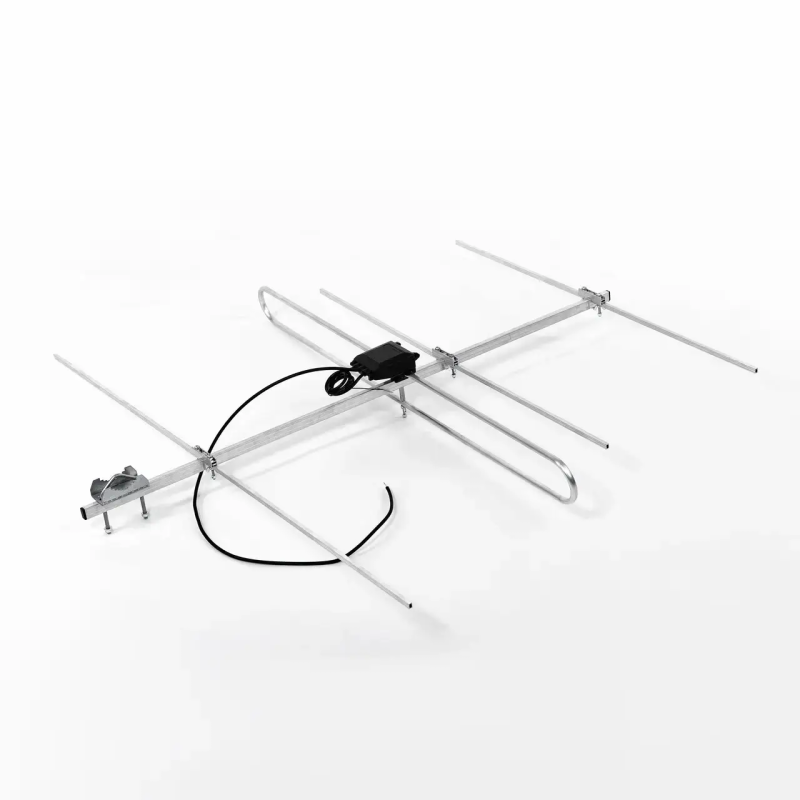

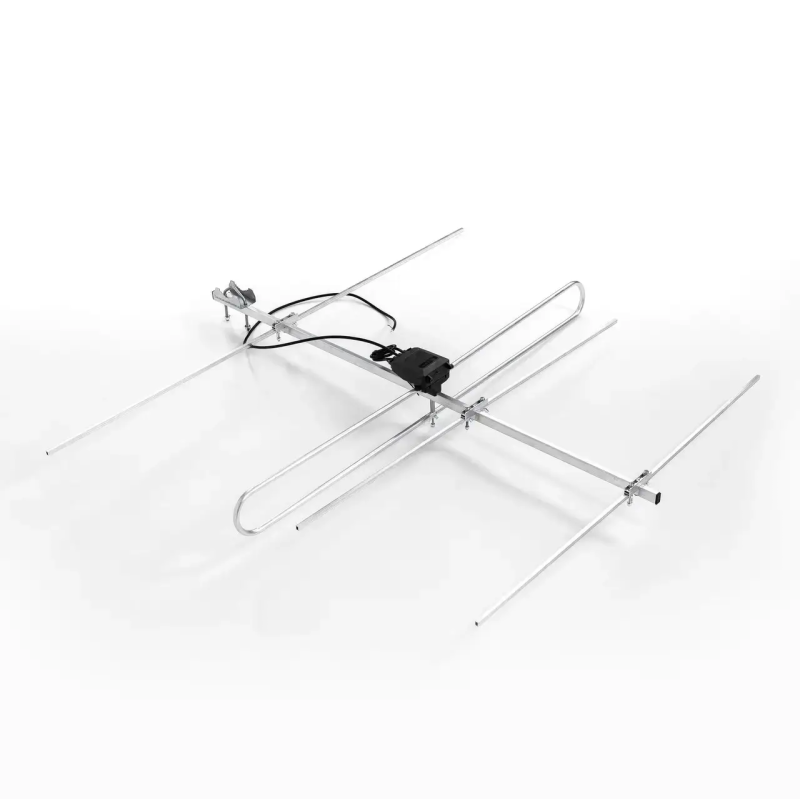

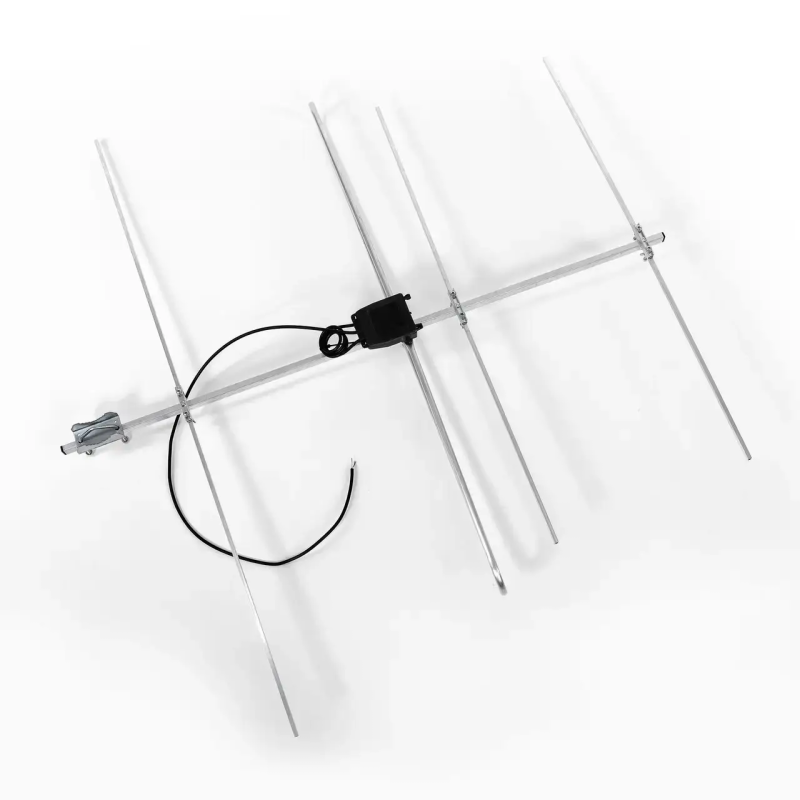

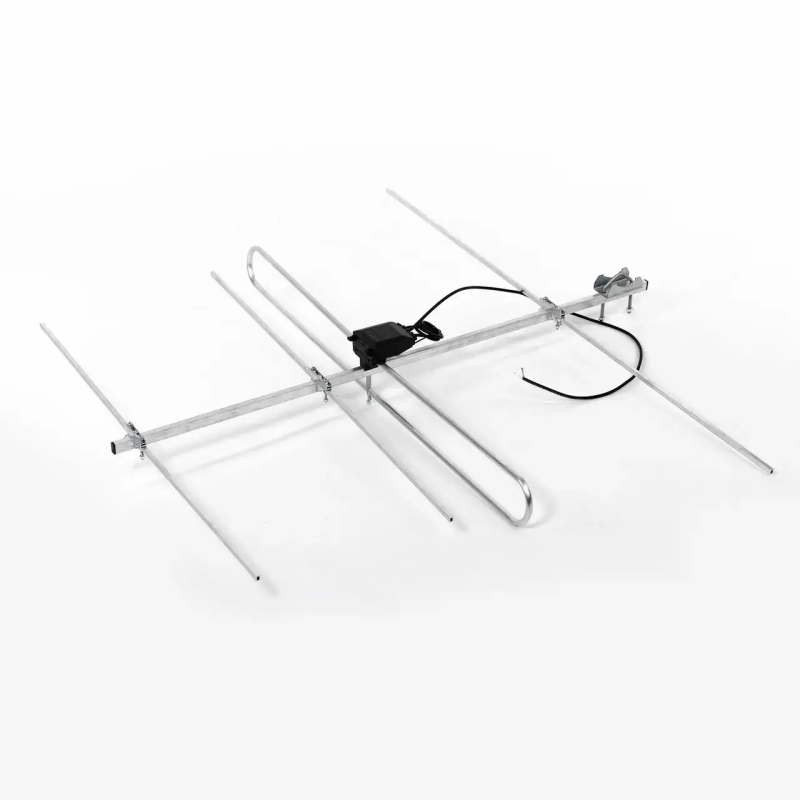

Антенна ЧДБ Yagi 150 — направленная разборная антенна типа Yagi-Uda украинского производителя ЧДБ (Черкасидронбуд) для наземного передатчика TX в диапазоне 135–175 МГц (центральная частота 150 МГц). Предназначена для систем радиоуправления БпЛА и НРК на MIL ELRS 150, комплектов ЧДБ TX+RX 150 МГц и пунктов управления, где нужна максимальная дальность канала управления.

Усиление 6–8 dBi, вертикальная поляризация, волновое сопротивление 50 Ом, КСВ ≤ 1,5. Диаграмма направленности: 60° (горизонталь) / 65° (вертикаль). Конструкция с 4 элементами, габариты 104×108 см, масса 0,25 кг, разборная.

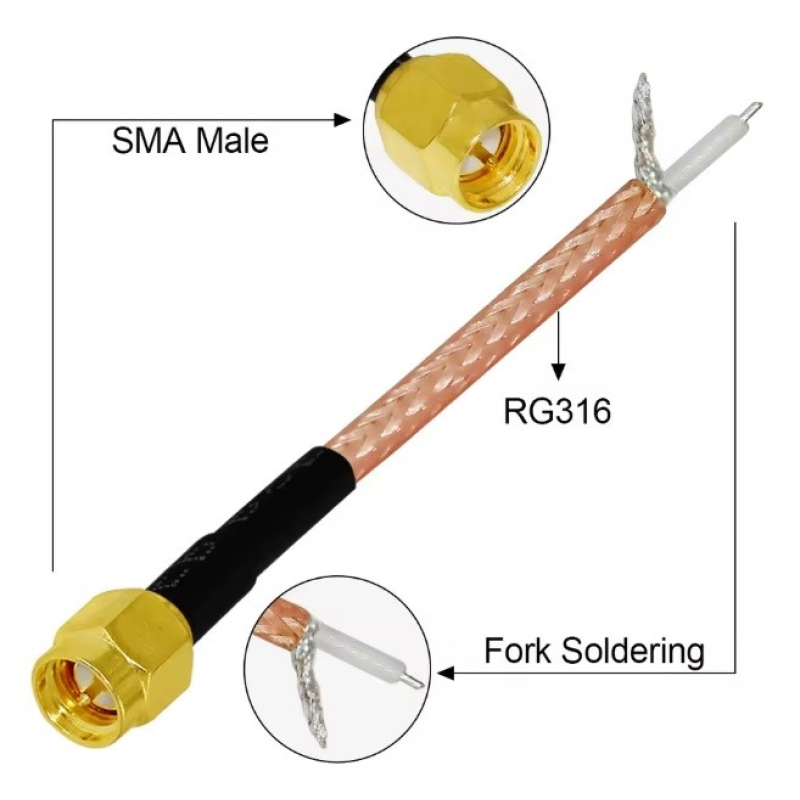

На сайте Flash Army — два отдельных товара. Выберите комплектацию в карточке: без кабеля или с коаксиальным кабелем 1 м: RG316, 50 Ом, разъём SMA (male) со стороны TX; второй конец кабеля без разъёма (для пайки к антенне).

Основные возможности

• Тип: Yagi-Uda, направленная передающая антенна для TX.
• Диапазон 135–175 МГц (центр 150 МГц), КСВ ≤ 1,5.
• Усиление 6–8 dBi, импеданс 50 Ом.
• Поляризация: вертикальная.
• Угол луча: 60° (гориз.) / 65° (верт.).
• 4 элемента, разборная конструкция.
• Два варианта поставки: без кабеля или с RG316 1 м + SMA.

Ключевые преимущества

• Высокое усиление 6–8 dBi: существенно большая дальность по сравнению с телескопическим диполем TX 150 на той же частоте.
• Оптимизация под 150 МГц: согласование с TX V3.3 150 MIL ELRS и комплектами ЧДБ 150 МГц.
• Разборная решётка: удобная транспортировка и быстрое развёртывание на позиции.
• Гибкая комплектация: без кабеля (свой фидер) или готовый RG316 1 м под TX.
• Вертикальная поляризация: корректная работа с бортовыми RX 150 МГц ЧДБ.
• Собственное производство ЧДБ: проверенное решение для дальних полётов и наземных постов управления.

Сферы применения

• Наземный передатчик TX V3.3 150 MIL ELRS на пункте управления.
• Комплекты радиоуправления ЧДБ TX+RX 150 МГц (варианты с антенной Yagi на TX).
• FPV и разведывательные БпЛА, НРК на Sub-GHz 150 МГц.
• Стационарные и полевые посты, где нужна направленная антенна вместо компактного диполя.
• Апгрейд антенны TX для увеличения дальности в условиях высокой плотности эфира.

Комплектация

• Вариант без кабеля: антенна Yagi 150 (разборная).
• Вариант с кабелем: антенна Yagi 150 (разборная) + кабель RG316 100 см, SMA (male), один конец без разъёма.

Технические характеристики (общие)

Предупреждения по эксплуатации

• Ориентируйте Yagi на зону полёта БпЛА; при смене позиции оператора может потребоваться повернуть антенну.
• Используйте с TX/системами в диапазоне 150 МГц (ЧДБ 150–153 МГц) — на других частотах КСВ и дальность ухудшаются.
• Соблюдайте вертикальную поляризацию при монтаже и согласовании с бортовыми RX.
• В варианте 1019 надёжно припаяйте конец кабеля без разъёма к антенне; в варианте 802 используйте качественный коаксиал 50 Ом.
• Затягивайте SMA без перекоса; не натягивайте RG316 при монтаже.
• Держите решётку подальше от металлических конструкций, искажающих диаграмму направленности.

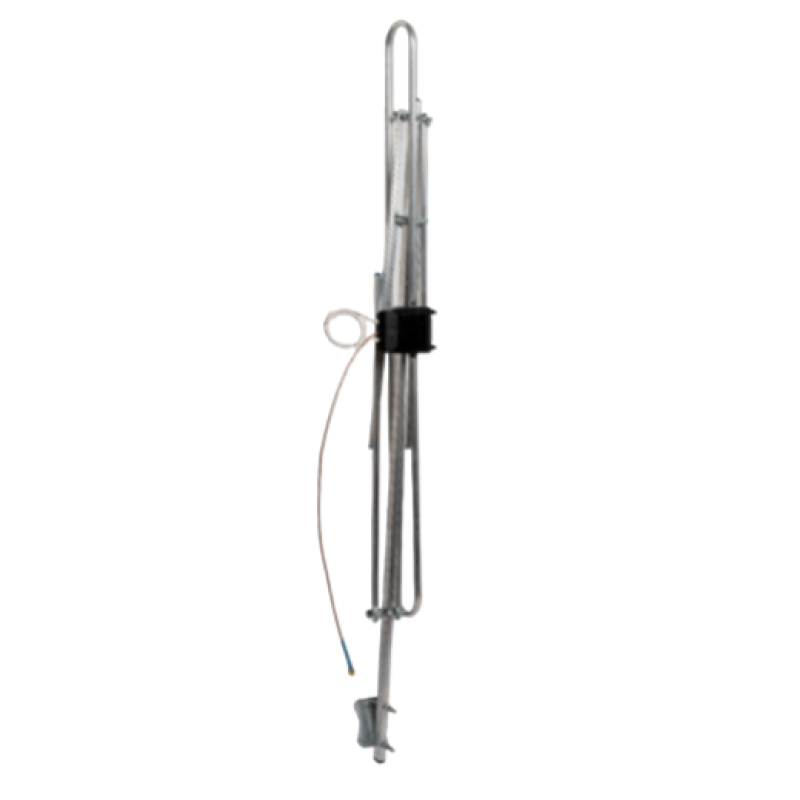

• Храните и транспортируйте антенну в разобранном виде, чтобы не повредить элементы.

Антенна ЧДБ Yagi 150 — наземное решение для максимальной дальности на 150 МГц: 6–8 dBi, разборная конструкция и выбор комплектации без кабеля или с готовым RG316 1 м (1019).
