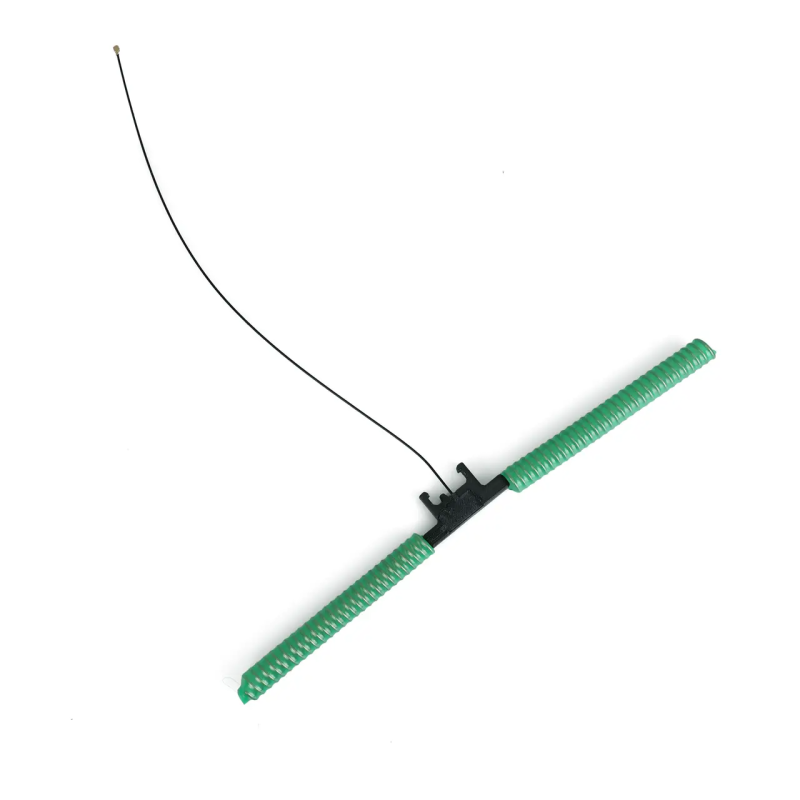

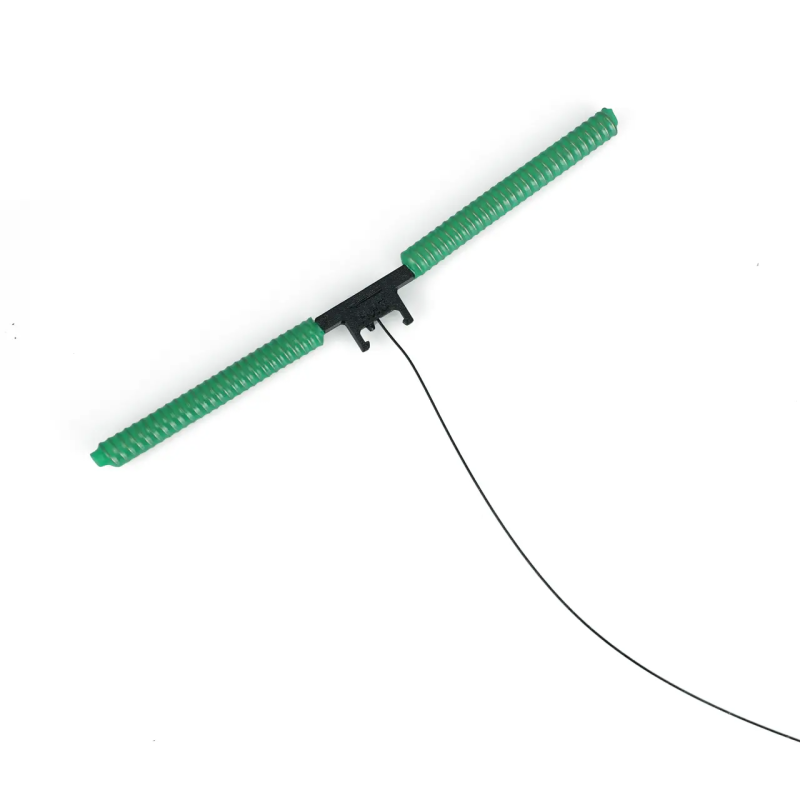

Антенна диполь спиральная приемопередатчик RX 150 без крепления

Антенна ЧДБ диполь спиральная приёмника RX 150 — приёмная спиральная дипольная антенна украинского производителя ЧДБ (Черкасидронбуд) для бортового приёмника RX в системах радиоуправления 150 МГц (MIL ELRS, комплекты TX+RX 150). Центральная частота 150 МГц, усиление 2,15 dBi, длина 20 см.

Важно: спиральную антенну диполь для RX 150 нужно устанавливать только в вертикальную поляризацию — иначе резко падают дальность и устойчивость связи. Ширина полосы с КСВ < 1,5 — 3 МГц; линейная поляризация, 50 Ом, разъём IPEX.

Основные возможности

• Тип: спиральный диполь, приёмная антенна для RX.
• Рабочий диапазон 150 МГц (центральная частота; системы ЧДБ 150–153 МГц).
• Усиление 2,15 dBi, импеданс 50 Ом.
• Ширина полосы (КСВ < 1,5): 3 МГц.
• Поляризация: линейная (обязательная вертикальная установка).
• Длина антенны: 20 см; вес с мачтой: 33–35 г.
• Разъём IPEX; маунт и мачта в комплекте.

Ключевые преимущества

• Штатная для TX+RX 150: входит в комплектацию Yagi + спиральная RX (до 43 км по данным ЧДБ).
• Компактность: длина 20 см, низкая масса на раме дрона.
• Готовое крепление: маунт и мачта для рамы БпЛА в комплекте.
• Точная настройка на 150 МГц: низкий КСВ в полосе 3 МГц.
• Совместимость с RX Mk4 150: согласование с прошивкой и приёмником ЧДБ.
• Собственное производство ЧДБ: проверенный вариант для военной линейки MIL ELRS.

Сферы применения

• Бортовой приёмник RX Mk4 150 MIL ELRS на FPV/разведывательных БпЛА.
• Комплекты ЧДБ TX+RX 150 МГц (вариант со спиральной RX).
• Замена или доукомплектование антенны RX 150 в поле.
• НРК и платформы с каналом управления 150 МГц.

Комплектация

• Спиральная антенна диполь RX 150 (длина 20 см).

Технические характеристики

Предупреждения по эксплуатации

• Спиральную антенну диполь RX 150 устанавливайте только в вертикальную поляризацию — это обязательное требование производителя; горизонтальная или наклонная установка критически ухудшает приём.
• Закрепите маунт и мачту на раме так, чтобы антенна не попадала в пропеллеры и не вибрировала во время полёта.
• Не сгибайте и не повреждайте кабель у разъёма IPEX.
• Убедитесь, что TX и RX работают в диапазоне 150–153 МГц — вне полосы 3 МГц растёт КСВ.
• Ориентируйте мачту перпендикулярно плоскости рамы (вертикаль относительно земли в типовой конфигурации дрона).

Антенна ЧДБ спиральная диполь RX 150 — штатное бортовое решение для 150 МГц: 2,15 dBi, готовое крепление на раму и строгое требование вертикальной поляризации для максимальной дальности в составе MIL ELRS ЧДБ.
