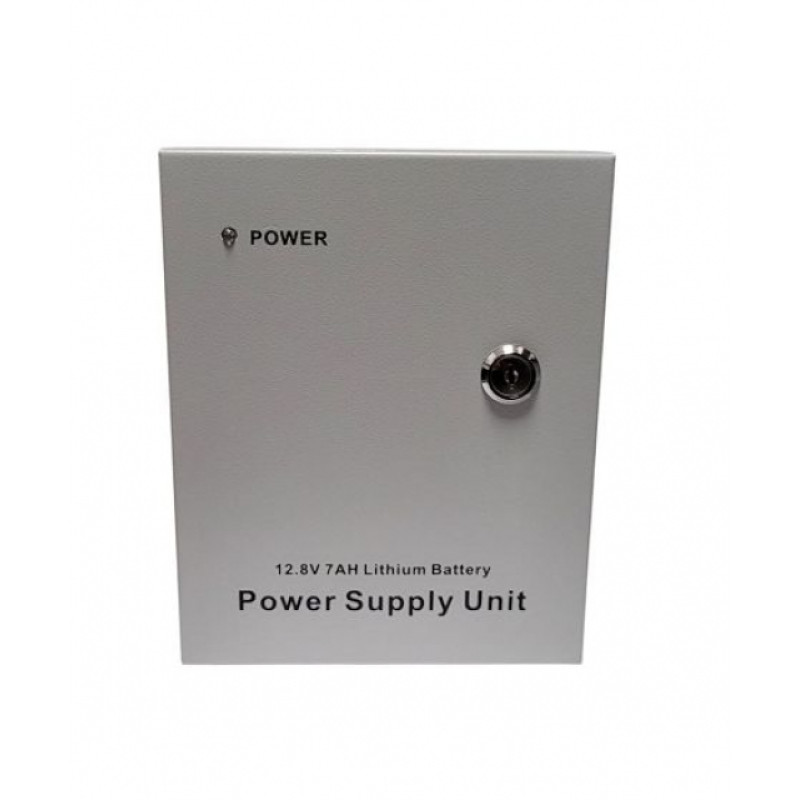

UPS UTEX PSLC2-3A Uninterruptible Power Supply for LiFePO4 Batteries
Overview: The UPS UTEX PSLC2-3A is a reliable 12V uninterruptible power supply specifically designed for use with LiFePO4 batteries. The device combines the function of powering the load and maintaining/charging the battery with optimized parameters to extend the service life of lithium iron phosphate cells. Brand: U-tex. Product category: Energy Independence > Uninterruptible Power Supplies.
Advantages and Applications
This UPS is ideal for autonomous power systems of small devices, security systems, surveillance cameras, network devices, and other 12V powered devices that require a stable current draw of up to 3A. Thanks to the correct charging profile for LiFePO4 batteries and a moderate charging current, the device ensures safe and long-term operation of batteries.
Technical Specifications
| Parameter | Value |
|---|---|
| Model | UTEX PSLC2-3A |
| Purpose | Uninterruptible power supply for LiFePO4 batteries |
| Output voltage | 14.6±0.5 V DC |
| Output voltage in battery standby mode | 12.6 V – 14 V DC |
| Maximum output current | 3 A |
| Maximum charge current | 2 A |
| Operating temperature | -20 … +45 °C |
| Humidity | up to 90% |
| Enclosure dimensions | 203×163×74 mm (in box) |
| Brand | U-tex |
Operating Recommendations
- Use the device in rooms with temperature control within the specified range to ensure optimal charging and battery life.
- Ensure ventilation of the enclosure and avoid condensation at high humidity.
- Connect only compatible LiFePO4 batteries of the appropriate rating (12 V) to avoid overload or incorrect charging.
The UTEX PSLC2-3A features simple integration into existing systems, a correct 2A charging mode, and provides a stable output voltage of 14.6±0.5V to support loads up to 3A. Its dimensions in the box, 203×163×74 mm, make it convenient for installation in cabinets or mounting niches.
If you need a compact, specialized solution for LiFePO4 batteries with adequate charging current and system protection — the UPS UTEX PSLC2-3A will be the optimal choice.
Other products in this category here Uninterruptible Power Supplies
There are no reviews for this product, be the first to leave your review.
Ви абсолютно праві у своїй здогадці: верхня колодка на платі ДБЖ UTEX PSLC2-3A дійсно містить інформаційні «сухі контакти» (релейні виходи) та додаткові керуючі роз'єми. Вони призначені для інтеграції ДБЖ із зовнішніми системами автоматики, розумного будинку (наприклад, Home Assistant) або охоронної сигналізації.
Оскільки в інструкціях до таких OEM-плат цей момент часто опускають, нижче наведено стандартне розпинування та призначення контактів для цієї серії безперебійників.
Призначення контактів верхньої колодки:
Зазвичай колодка має маркування безпосередньо на текстоліті плати біля роз'ємів (іноді зі зворотного боку).
Контакти діляться на дві групи:
1. Інформаційні виходи (Сухі контакти / Відкритий колектор)Ці виходи змінюють свій стан залежно від режиму роботи ДБЖ:
* AC OK (або AC FAIL / AC) — сигналізує про стан вхідної мережі 220В. Поки є напруга в розетці — контакт замкнений (або видає логічну одиницю). Коли 220В зникає — стан змінюється.
* BAT LOW (або LB / Low Battery) — сигналізує про критичний розряд LiFePO4 акумулятора. Спрацьовує, коли напруга на батареї падає приблизно до 10.5В – 11В, попереджаючи, що система невдовзі вимкнеться.
2. Сервісні та керуючі контакти
* GND (Com) — спільний мінус (земля) для сигнальних ліній.
* CTRL (або RST / Опція ТМ) — у деяких ревізіях плат цей контакт використовується для дистанційного скидання або примусового вимкнення виходу ДБЖ (наприклад, для перезавантаження завислого роутера по команді з сигналізації).
