Політний контролер для крил БОРИСПІЛЬ F405 12S v2

Особливості контролера

Зручна збірка

Ми відмовились від мілких елементів кріплення та використали бонки, які одразу запаяні на плату. Це спрощує монтаж та дозволить витрачати менше часу на збірку, особливо в промислових об’ємах

3 потужні BEC-и по 5 А

5V для FC та периферії, 12V/19V для VTX і 5V/6V/7.2V для Servo. Напругу для VTX та Servo можна налаштувати перемичками без зайвих доробок.

Підтримка двох камер

Два входи для камер - для додаткової камери спостереження, прицілювання або нічного бачення. Перемикання між ними за допомогою PinIO.

2 контакти підключення батареї

Продубльовані на PDB контакти підключення акумуляторів (до 200 А) дозволяють зручно підключатися до батареї з будь-якого боку. Підтримується живлення від 6S до 12S.

Швидке підключення

Додали роз'єми для підключення найпопулярніших конфігурацій периферійних пристроїв: ELRS, DVTX, GPS, телеметрія ArduPilot, I2C2 та CAN.

Вбудований чи виносний USB

На платі є вбудований USB, але якщо конструкція дрона вимагає винести його — в спеціальний роз'єм можна підлючити нашу плату USB, яка на собі має ще й буззер.

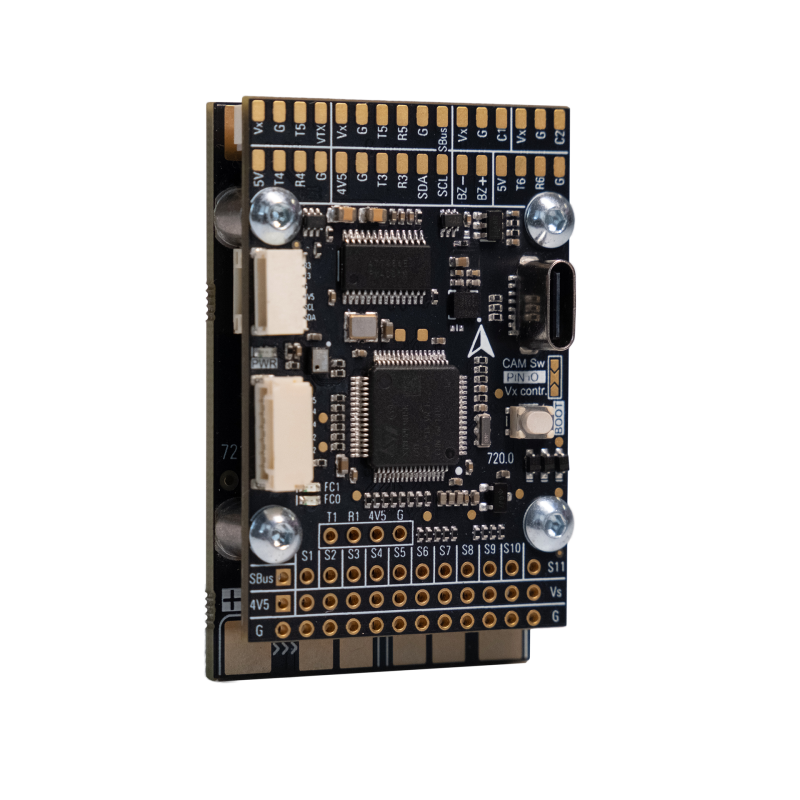

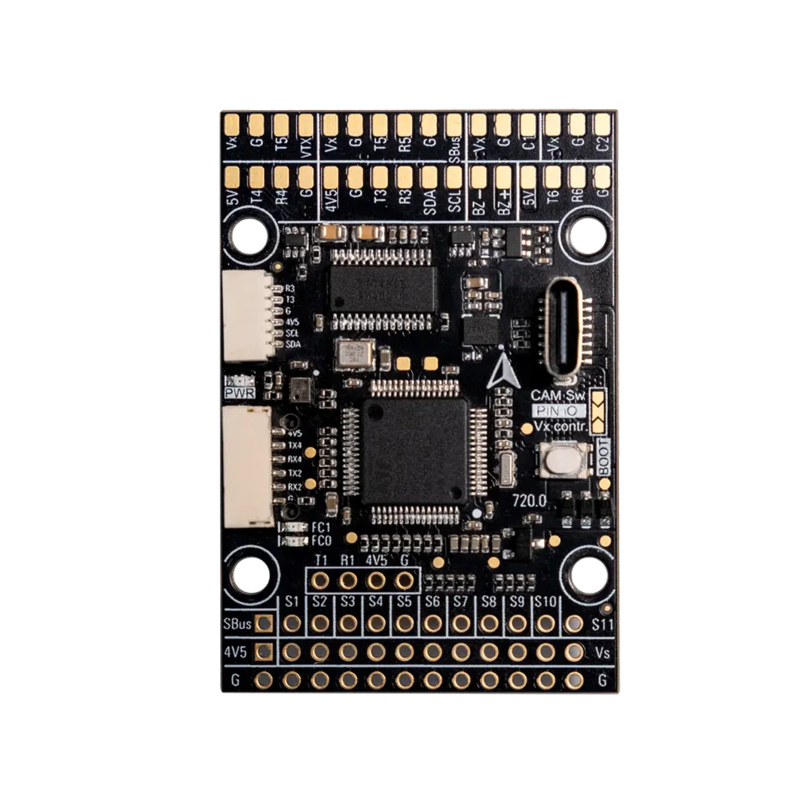

Контролер для крил/НРК «БОРИСПІЛЬ F405 12S v2»

• Таргет - SpeedyBeeF405WING
• МК - STM32F405
• Гіроскоп/акселерометр - ICM-42688-P
• Барометр - DPS368
• Blackbox - Слот під MicroSD карту
• Прошивка - INAV, Ardupilot, Betaflight
• Підтримка двох камер (переключення через PinIO1(User1)
• UART - 6 шт
• Servo - 11 шт
• 12C - 1 шт
• АЦП входи - 4 шт
• USB - вбудований Type-C на платі+вихід для виносного USB
• Живлення - 6-12S
• BEC 1 (FC) - 5V 5А
• BEC 2 (VTX, лінія «Vx») - 12V/19V 5А
• BEC 3 (Servo, лінія «Vs») - 5V/6V/7.2V 5А
• Розміри - 56*36*16 мм
