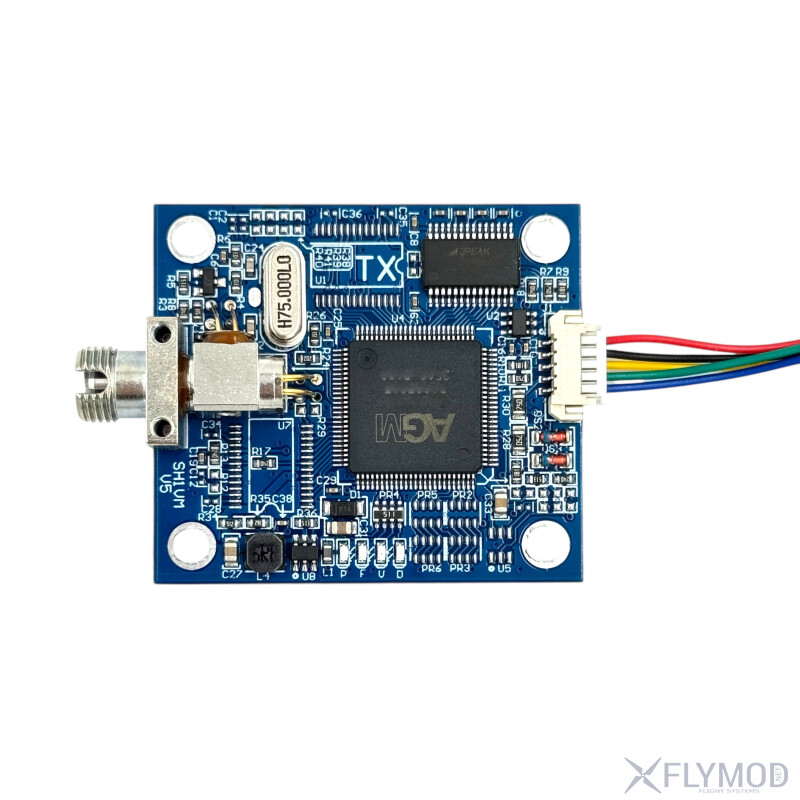

Модуль прийому-передачі відео та SBUS сигналу через FC оптику RX (V2) UART/TTL/SBUS. Версія V2

Версія V2 Модуля прийому/передачі аналогового відео та SBUS сигналу через FC оптику TX/RX UART/TTL/SBUS (конветер) - це надійне рішення для передачі відео та серійних даних через оптоволокно, навіть у випадках перегину кабелю. Підтримує аналогове відео форматів PAL/NTSC/SECAM, а також конвертує сигнали UART, TTL, SBUS — усе в одному пристрої. Працює на відстані до 20 км, зі швидкістю передачі даних до 115.2 Кбіт/с. Підходить для аналогових та CVBS-камер. Інтерфейси та параметри можна адаптувати під ваші потреби.

ЗВЕРНІТЬ УВАГУ

1) Модуль RХ підключається до пульта управління і працює на прийом відео;
Модуль ТХ встановлюється на дрон і передає відео.

2) Версія V1 та V2 не сумісні між собою!

Особливості

• Версія V2 стійкий до втрат сигналу при перегинах оптики в процесі розмотування кабелю
• Відеоінтерфейс із можливістю вибору між BNC і контактними з'єднаннями (1.25, 2.54) адаптується до різних вимог систем
• Висока пропускна здатність відео 8МHz і відношення сигнал/шум ≥70dB забезпечують чіткість передачі зображення
• Сумісність із форматами PAL, NTSC і SECAM дозволяє працювати з різними типами аналогових камер і камер CVBS
• Оптоволоконний інтерфейс FC/UPC із довжиною хвилі 1270нм/1330нм забезпечує стабільну передачу даних на відстань до 20км
• Можна налаштувати відповідно до вимог, UART, TTL SUBS та інші сигнали послідовного порту
• Широкий діапазон напруги живлення від 5V до 27V

Характеристики

• Напруга: 5-28V
• Відеоінтерфейс: BNC або контактний (1.25, 2.54 необов'язково або налаштований відповідно до вимог)
• Вхідний/вихідний імпеданс відео: 75Ω
• Пропускна здатність відео: 8МHz
• Сумісність із відеоформатами: PAL, NTSC, SECAM
• Відеонапруга: 1V P-P
• Відношення відеосигнал/шум: ≥70dB
• Камери: аналогові камери та камери CVBS
• Швидкість передачі даних: 115,2Кбіт/с
• Оптоволоконний інтерфейс: FC/UPC
• Довжина хвилі оптичного волокна: 1270нм (відео)/1330нм (керування)
• Відстань передачі: 0-20км
• Розмір: 45*40мм
• Вага: 13.2г
