MAPLE модуль управління живленням БпЛА

Модуль ЧДБ MAPLE (Ждун, арт. 808) — український модуль дистанційного керування живленням БпЛА від виробника ЧДБ (Черкасидронбуд). Після підключення акумулятора живлення подається лише на MAPLE та радіоприймач (RX) — решта борту залишається вимкненою до команди з пульта або подвійного натискання кнопки на модулі.

Пілот спочатку встановлює зв’язок RX–пульт, потім увімкнює або вимикає повне живлення на дроні. Підтримка до 6 бортів із послідовною роботою через меню на пульті (Lua-скрипт). Режим очікування (сон) споживає близько 50 мА·год — тривалість залежить від ємності акумулятора.

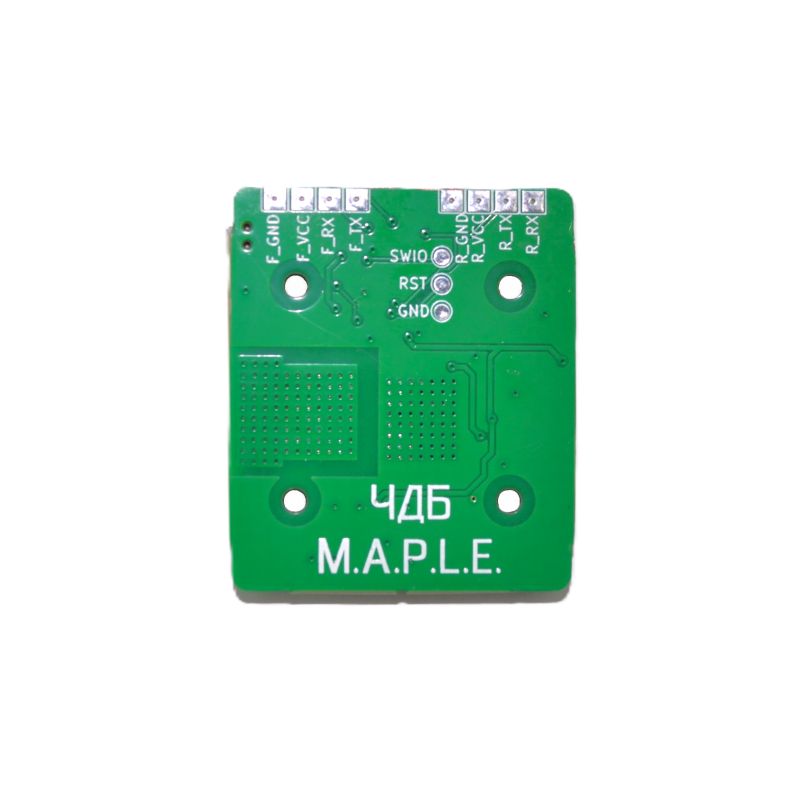

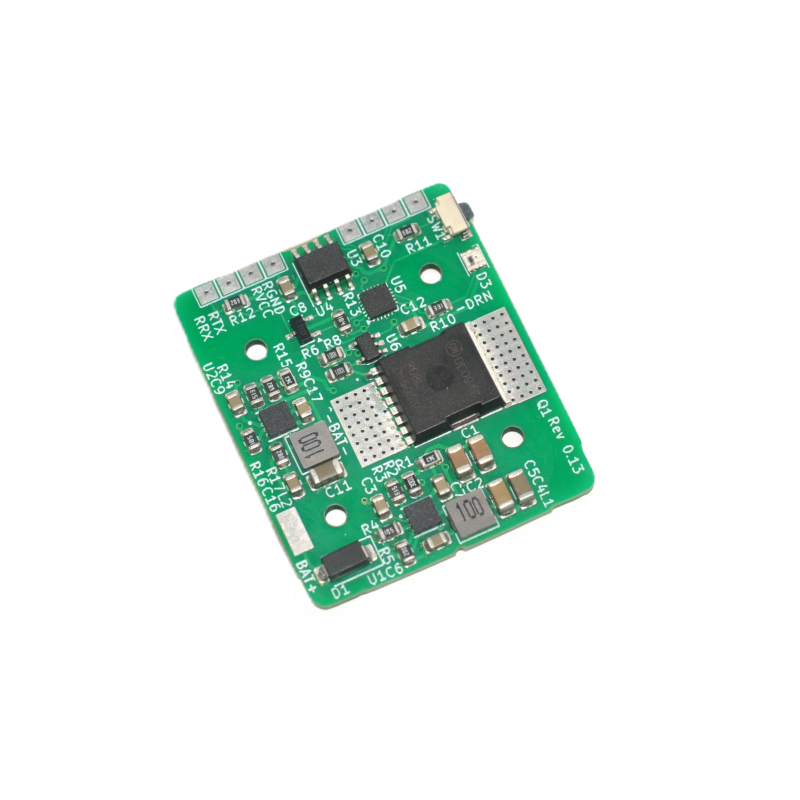

Компактні габарити 37×30×8 мм, вага 22 г, кріплення на стійки 20×20 мм. До 27 В (6S), пропускний струм до 85 А.

Основні можливості

• Відкладене вмикання живлення борту після підключення АКБ.
• Живлення в режимі очікування: MAPLE + RX (решта вимкнена).
• Увімкнення/вимкнення БпЛА з пульта (Lua) або подвійним натисканням на MAPLE.
• До 6 бортів у меню пульта, послідовна робота.
• Сумісність із ELRS RX (рекомендовано вимкнути Wi‑Fi на RX).
• Монтаж на польотний стек (ESC) замість стандартних кабелів живлення.

Поведінка при підключенні акумулятора

1. Після підключення АКБ живлення — лише на MAPLE і RX.
2. Встановлюється зв’язок приймача з пультом керування.
3. Після зв’язку пілот з пульта вмикає або вимикає живлення на весь БпЛА.
4. Альтернатива: увімкнення/вимкнення подвійним натисканням кнопки на MAPLE.

Для чого потрібен MAPLE

• Засідки поблизу цілей: дрон у точці в режимі очікування; за командою з пульта — миттєве вмикання та виконання завдання.
• Безпека вибухотехніка-спотера: при підключенні батареї плата ініціації не живиться — можна спорядити дрон, встановити на безпечній відстані, потім активувати дистанційно.
• Бойова готовність: транспортування дронів з підключеними АКБ у режимі очікування; швидкий зліт — вибір борту в меню пульта та подача живлення командою.

Встановлення

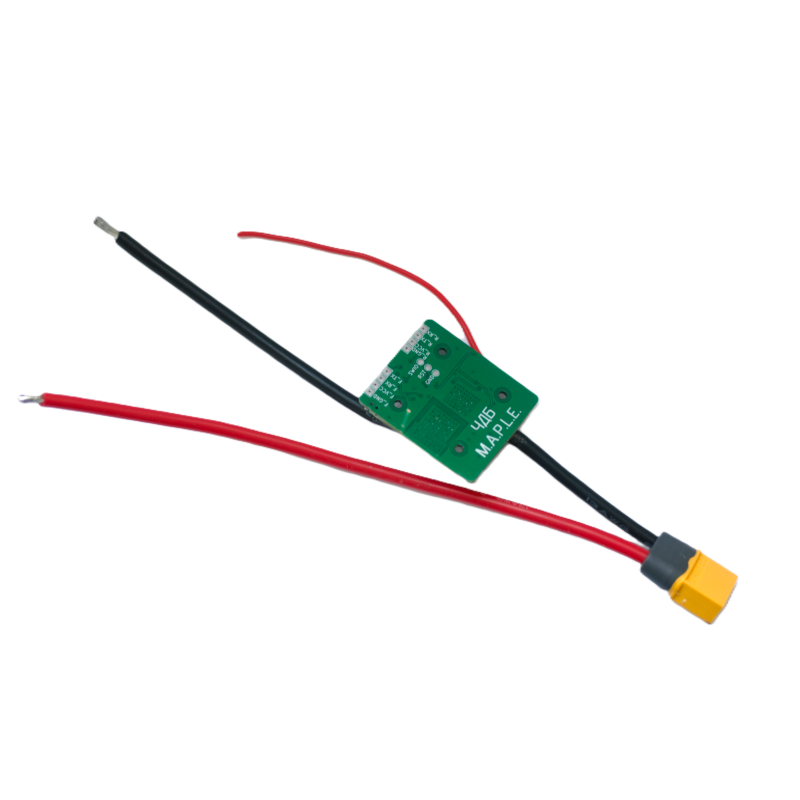

• Модуль паяється на польотний стек (на ESC) замість звичайних кабелів живлення.
• До MAPLE підключається радіоприймач керування.
• На FPV-апаратах оптимально встановлювати на раму під VTX.
• На пульт завантажити Lua-скрипт для меню керування живленням.
• На приймачі вимкнути Wi‑Fi, щоб RX постійно був на зв’язку з пультом.

Комплектація

• Модуль MAPLE.
• Дроти для пайки RX.
• Lua-скрипт для пульта керування.
• Інструкція користувача.

Технічні характеристики

Попередження з експлуатації

• Дотримуйтесь обмежень 27 В та 85 А — перевищення може пошкодити модуль і борт.
• Обов’язково вимкніть Wi‑Fi на RX для стабільного зв’язку в режимі очікування.
• Перевірте коректність пайки на ESC і підключення RX перед першим польотом.
• Розраховуйте час у режимі сну за ємністю АКБ — довге очікування розряджає батарею.
• Використовуйте лише офіційний Lua-скрипт та інструкцію ЧДБ для вашого пульта.

Модуль ЧДБ MAPLE (Ждун) — тактичний інструмент для відкладеного старту БпЛА: безпечна підготовка, засідки, швидка бойова готовність і керування живленням з пульта без фізичного доступу до дрона.
