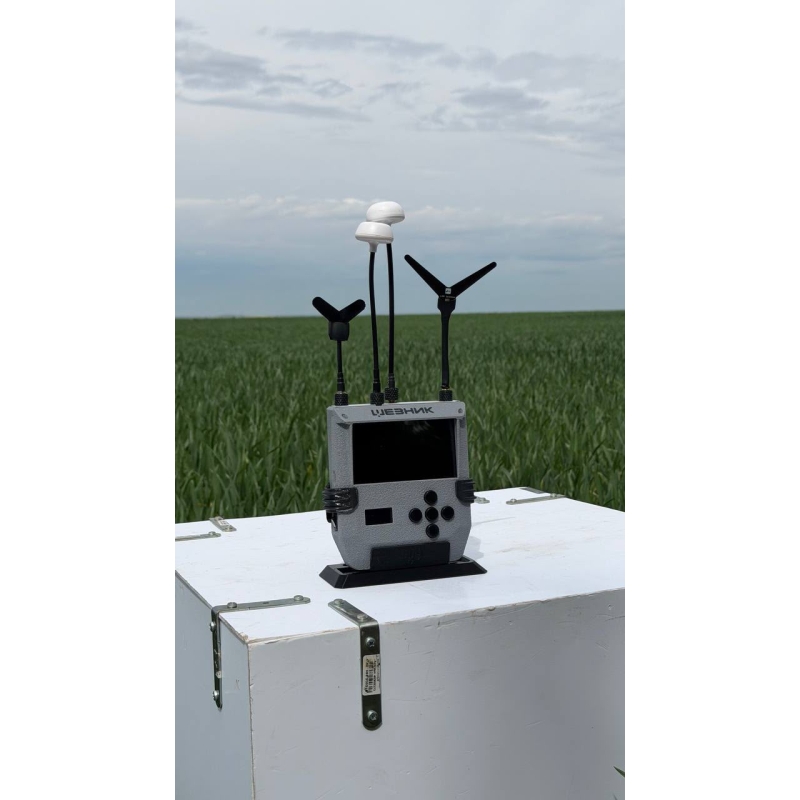

Детектор дронів ЩЕЗНИК-4М 4х діапазоний 1.2 / 3.3 / 5.8 / 6.6 ГГц
Гарантія. Обмін/повернення товару впродовж 14 днів.
оплата за рахунком
«ЩЕЗНИК-4М» Пасивний чотиримодульний багатодіапазонний детектор
аналогового відеосигналу FPV-дронів
«Щезник-4М» — це пасивний чотиримодульний багатодіапазонний детектор аналогового відеосигналу FPV-дронів, призначений для раннього виявлення повітряної загрози в польових умовах. На відміну від базової версії, «Щезник-4М» оснащений четвертим модулем, що розширює перелік підтримуваних частотних діапазонів. Детекція базується на аналізі синхроімпульсів аналогового відео, що підвищує чутливість, але може давати хибні спрацювання.
Основне призначення — виявлення та візуалізація аналогових відеосигналів FPV-дронів у підтримуваних частотних діапазонах.
Пристрій розроблений на основі волонтерської ініціативи, започаткованої інженерами Fi3ik та Sera Luciferchik. Поточного вигляду детектор набув у результаті допрацювань інженерами волонтерських майстерень Hero7Lab та Волонтерської Майстерні.
3D-дизайн та ергономіка корпусу — Faust+.
- Виявлення аналогових FPV-відеосигналів у всіх підтримуваних частотних діапазонах (1.2 / 3.3 / 5.8 / 6.6 ГГц).
- Сканування відбувається паралельно/одночасно та незалежно у всіх підтримуваних частотних діапазонах.
- У випадку детекції сигналу в одному з діапазонів сканування інших триває без переривання.
- Відображення перехопленого відео на основному екрані.
- Візуальна індикація на інформаційному дисплеї: робоча частота передавача та активний діапазон (*).
- Звукова індикація (BUZZER) при виявленні сигналу (якщо увімкнено).
- Можливість ручного налаштування частоти для стабілізації слабких сигналів.
- Пасивний принцип роботи: пристрій не випромінює сигналів під час сканування.
- Миттєвий автоматичний початок сканування відразу після увімкнення.
- Оновлення прошивки через вбудований Wi-Fi модуль.
- Автономна робота (~5–7 год) від вбудованого Li-Ion акумулятора (1S2P).
- Можливість живлення по кабелю.
- Призначений для використання в польових та бойових умовах.
- Повна та безперебійна технічна підтримка усіх пристроїв виробника у Signal.
Комлектація
| Детектор «Щезник» | 1 шт |
| Вбудований елемент живлення 21700 (1S2P) | 2 шт |
| 1.2GY антена | 1 шт |
| 3.3GY антена | 1 шт |
| 5.8G антена | 1 шт |
| 6.6G антена | 1 шт |
| Фіксатори антен з TPU пластику | 3 шт |
| Кабель живлення USB-A → USB-C | 1 шт |
| Блок живлення 5V, 2A | 1 шт |
| Комплект кріплення пристрою в авто | 1 шт |
| Пам’ятка користувача | 1 шт |
Додаткове обладнання. Виробник не несе відповідальності за якість та справність обладнання, яке рекомендується нижче, але не виготовляється виробником.
| ОПИС | ТИП |
|---|---|
| Комплекс виносних антен | В розробці |
| Кільце та карабін для кріплення на спорядження | Стороннє |
| Направлені антени (патч / хелікс) для пошуку напряму | Стороннє |
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕННЯ |
|---|---|
| Функціональне призначення | Виявлення аналогових відеосигналів FPV-дронів |
| Принцип роботи | Пасивне сканування радіочастот |
| Підтримувані діапазони частот | 1000–2300 MHz; 2300–4300 MHz; 4900–6190 MHz; 6000–7500 MHz |
| Орієнтовний час сканування | 6–8 с |
| Режими роботи | Автоматичний та ручний |
| Відображення інформації | Вбудований відеоекран |
| Індикація виявлення | Звукова та візуальна |

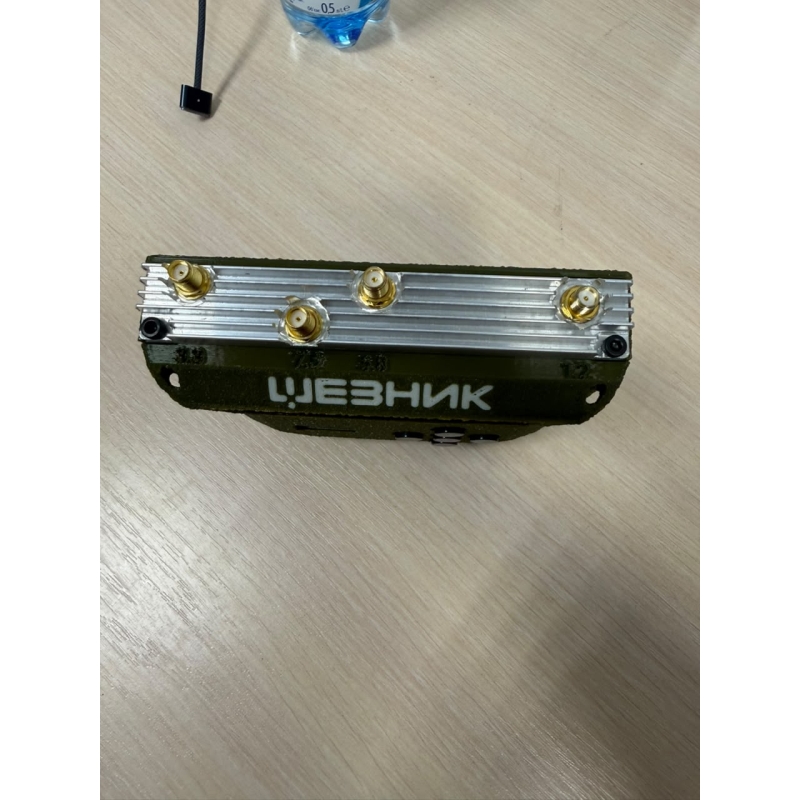

| Тип роз’ємів приймачів | SMA-Female |
| Максимальна дальність виявлення | до 1000 м (0.5 W, відкритий радіогоризонт) |
| Живлення | Вбудований Li-Ion акумулятор 1S2P |
| Ємність акумулятора | ≈ 2×5800 mAh |
| Параметри живлення | Не вище 5V, 3A |
| Час автономної роботи | 5–7 год (залежить від режиму) |
| Інтерфейс зарядки | USB Type-C |
| Охолодження | Пасивне |
| Оновлення ПЗ | Через Wi-Fi |
| Матеріал корпусу | PETg пластик (3D-друк) |
| Вага пристрою (без кріплення) | ≈ 540 г |
| Габаритні розміри (без антен) | 150×125×38 мм |
| Діапазон робочих температур | −10 … +30 °C |
Дальність виявлення залежить від потужності відеопередавача на FPV-дроні, типу антен, умов поширення радіохвиль та рівня завад. Вища потужність відеопередавача — більша дистанція виявлення.
РОБОЧИЙ ДІАПАЗОН К-СТЬ КАНАЛІВ ОСОБЛИВОСТІ
Діапазони сканування
| Робочий діапозон | К-сть каналів | Особливості |
| 1.2 GHz (1000–2300 MHz) | 261 | Низькочастотний діапазон. Забезпечує підвищену дальність польотів та кращу прохідність сигналу крізь перешкоди. FPV-дрони дальньої дії (літальні апарати типу «крило», «бомбер»). Використовується за наявності завад у діапазоні 5.8 ГГц. |
| 3.3 GHz (2300–4300 MHz) | 339 | Нестандартні частоти. Застосовується для уникнення стандартних засобів РЕБ. FPV-дрони тактичного призначення. Частка детекцій — орієнтовно 30–50%. |
| 5.8 GHz (4900–6190 MHz) | 118 | Високочастотний діапазон. Характеризується підвищеним затуханням сигналу та залежністю від прямої видимості. FPV-дрони ближньої дії. Найбільш поширений діапазон. |
| 6.6 GHz (6000–7500 MHz) | 84 | Високочастотний діапазон, додатково розширений у «Щезник-4М» четвертим модулем. Підвищене затухання та залежність від прямої видимості. FPV-дрони ближньої дії на нестандартних частотах. |
Технічні характеристики можуть змінюватися без попереднього повідомлення в межах удосконалення виробу.
