Система радіокерування БпЛА/НРК TX+Ягі+RX+телескопRX 150 МГц

Система радіокерування ЧДБ TX+RX 150 МГц (000042) — комплект для дистанційного керування БпЛА та НРК у підсиленому діапазоні 150–153 МГц на протоколі MIL ELRS. Комплектація TX + Yagi + RX + телескопічна RX поєднує спрямовану антену Yagi на передавачі для максимальної дальності зв’язку та телескопічну дипольну антену на приймачі з кріпленням на раму дрона.

Максимальна відзвітована дальність — до 43 км (літак-розвідник, за даними виробника). Вихідна потужність передавача 0,9–1,2 Вт, функція Backpack дозволяє перемикати відеоканали з пульта без додаткових маніпуляцій на борту. Рішення розроблене українським виробником ЧДБ (Черкасидронбуд) для роботи в умовах високої радіоактивності та обмеженої видимості ефіру.

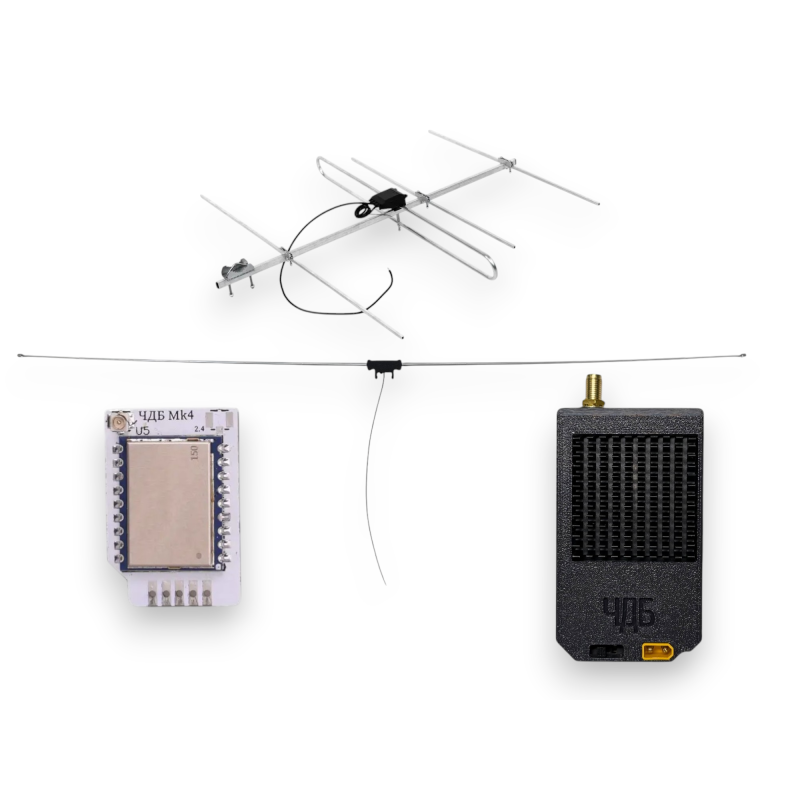

У комплект входять передавач TX V3.3 150 MIL ELRS, приймач RX Mk4 150 MIL ELRS, антена передавача Yagi 150, телескопічна антена приймача RX 150 з пластиковим кріпленням на раму, термоусадка та дроти для припаювання. Монтаж мінімальний: пайка приймача, встановлення маунта та розгортання антени на дроні, підключення модуля TX до пульта з антеною Yagi.

Основні можливості

• Радіокерування БпЛА та наземними роботизованими комплексами на частоті 150 МГц.
• Протокол MIL ELRS з підтримкою ППРЧ (на приймачі).
• Підсилений робочий діапазон 150–153 МГц.
• Backpack — перемикання відеоканалів з пульта керування.
• Спрямована антена Yagi на TX: підсилення 6–8 dBi.

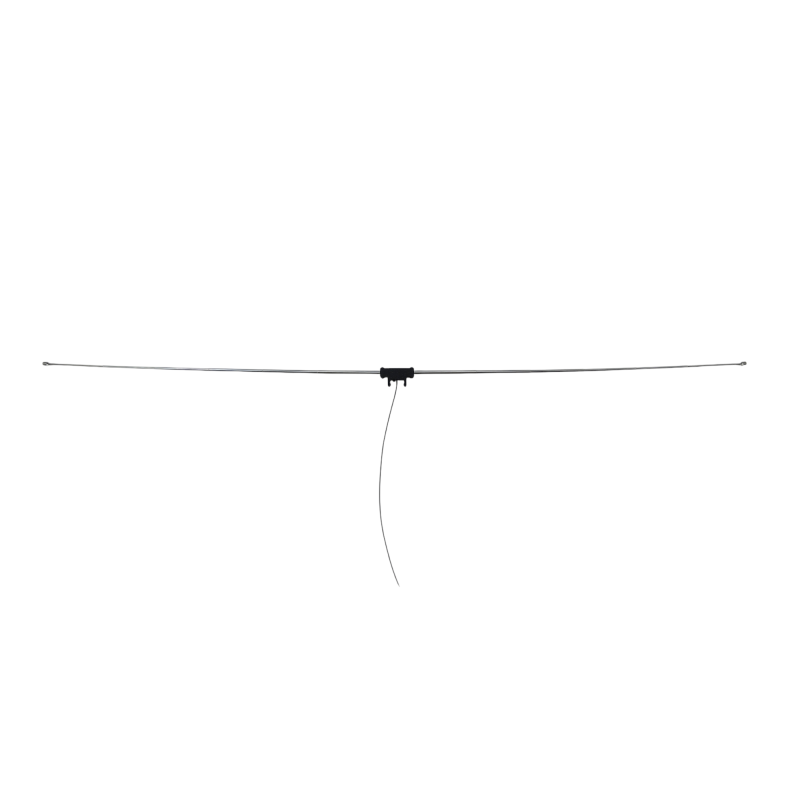

• Телескопічна антена на RX з маунтом; довжина у розкладеному стані 96,5 см.
• Оновлення прошивки через Wi‑Fi (передавач).

Ключові переваги

• Дальність: до 43 км відзвітованої дальності з комплектом Yagi + телескопічна RX (літак-розвідник).
• Sub-GHz 150 МГц: краща прохідність сигналу порівняно з 2,4 ГГц у складних умовах рельєфу та перешкод.
• Спрямована Yagi на TX: кут променя 60° (гориз.) / 65° (верт.), розбірна конструкція 104×108 см.
• Телескопічна RX: зручне складання/розгортання на борту; кріплення на раму в комплекті.
• Компактний RX: габарити модуля 20×30×6 мм, живлення 5 В.
• Власне виробництво ЧДБ: адаптація під потреби Сил оборони, сервіс та консультація виробника.
• Швидке переобладнання: пайка 4 контактів на борту дрона — мінімум часу на інтеграцію.

Сфери застосування

• FPV та розвідувальні БпЛА дальнього радіуса дії.
• Наземні роботизовані комплекси (НРК) у зоні РЕБ.
• Тактичне спостереження та ураження з дистанційним керуванням.
• Місії, де критична стійкість каналу керування на низьких частотах.
• Польові розрахунки з наземною антеною Yagi та мобільною антеною на дроні.

Комплектація (TX + Yagi + RX + телескопічна RX)

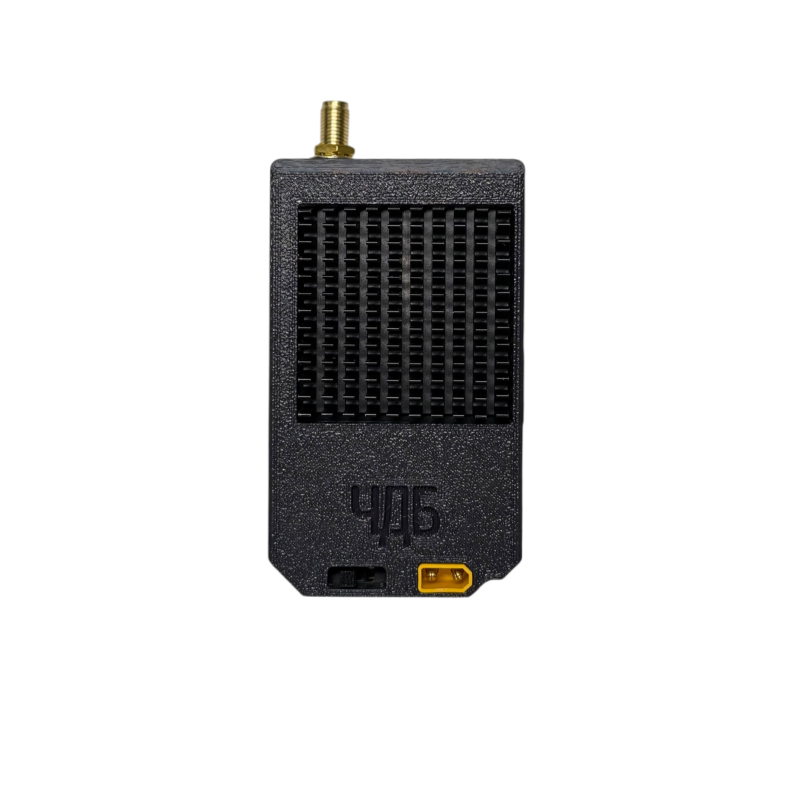

• ЧДБ Передавач TX V3.3 150 MIL ELRS (Backpack).

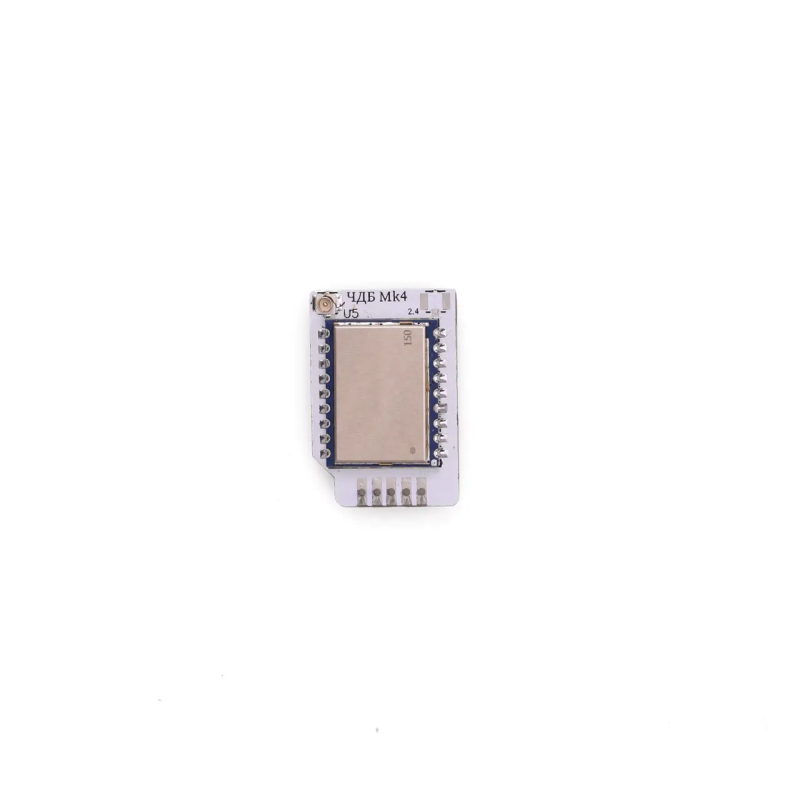

• ЧДБ Приймач RX Mk4 150 MIL ELRS.
• Антена передавача Yagi 150 (спрямована, 6–8 dBi).

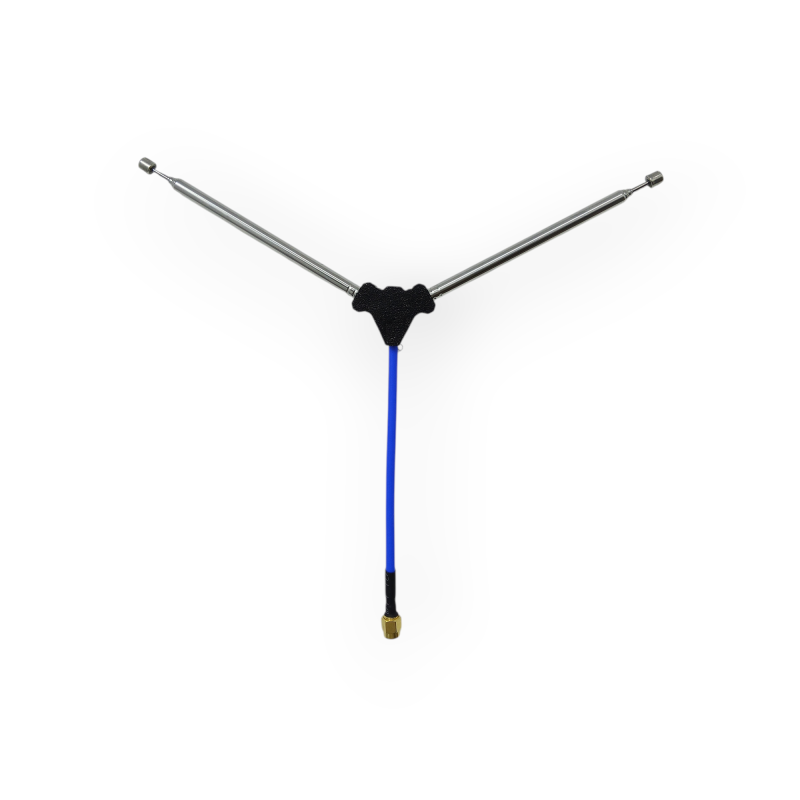

• Антена приймача телескопічна диполь RX 150 з пластиковим кріпленням на раму.

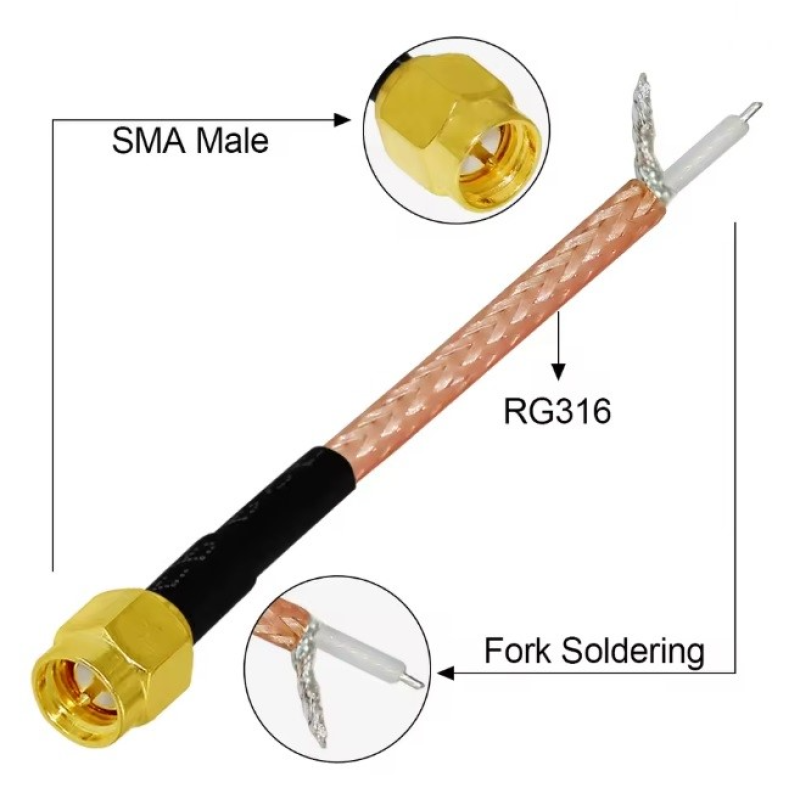

• Термоусадка, дроти для припаювання.

Технічні характеристики

Попередження з експлуатації

• Антену Yagi на передавачі орієнтуйте на ціль (зона польоту дрона); при зміні курсу наземної станції може знадобитися корекція напрямку.
• Телескопічну антену RX розгортайте повністю перед польотом; не пошкоджуйте секції при складанні.
• Дотримуйтесь діапазону живлення TX 6,5–24 В — перевищення напруги може пошкодити модуль.
• Перед першим польотом перевірте біндинг TX/RX та налаштування Backpack у прошивці MIL ELRS.
• Не згинайте та не пошкоджуйте кабель від RX до антени (IPEX) — використовуйте маунт з комплекту.

Система ЧДБ TX+RX 150 МГц (комплектація TX + Yagi + RX + телескопічна RX) — баланс між дальністю наземного каналу (Yagi) та зручною антеною на борту дрона: військова прошивка MIL ELRS і підсилений діапазон 150 МГц забезпечують стійке керування в складних умовах.
