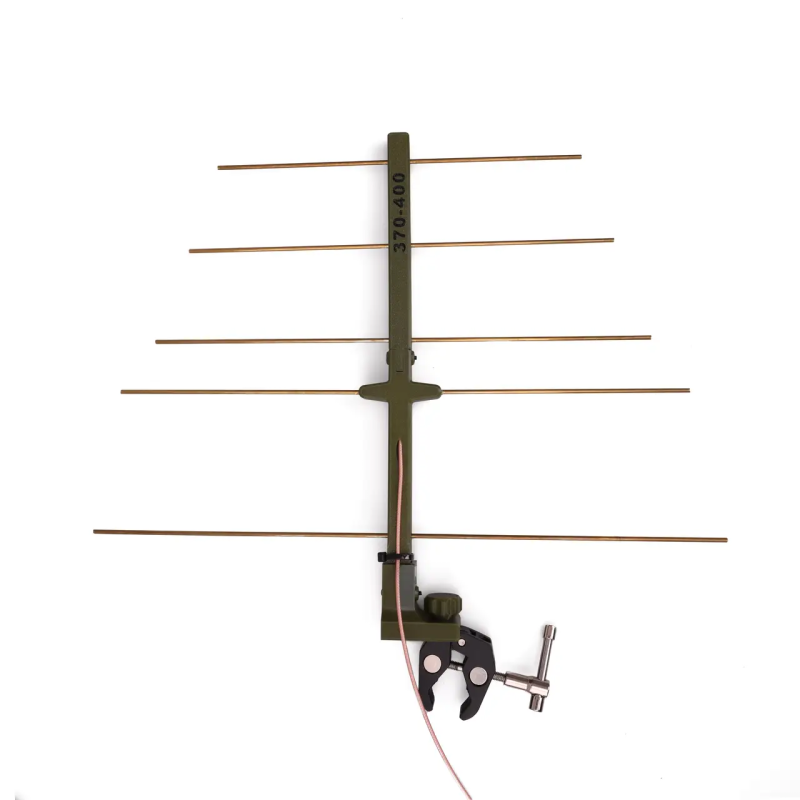

Антена Yagi 370-400 МГц

Антена ЧДБ Yagi — компактна спрямована передавальна антена типу Yagi українського виробника ЧДБ (Черкасидронбуд) для модуля передавача TX у системах радіокерування БпЛА, НРК та MIL ELRS. Підвищує дальність і стійкість каналу керування порівняно з всеспрямованими рішеннями на тій самій частоті.

Спільні параметри лінійки: підсилення 10 dBi, КСВ (VSWR) < 1,2, хвильовий опір 50 Ом, лінійна поляризація, маса близько 120 г (залежно від варіанту та кріплення). У комплекті — коаксіальний кабель 50 см з роз’ємом SMA (male).

На сайті Flash Army — окремий товар на кожен піддіапазон МГц. Оберіть варіант під частоту вашого TX (див. таблиці нижче). У назві та характеристиках картки вкажіть діапазон, наприклад: ЧДБ Антена Yagi 370–400, Yagi 420–480 тощо.

Основні можливості

• Тип: Yagi, спрямована антена для TX.
• Підсилення 10 dBi, імпеданс 50 Ом.
• КСВ (VSWR) < 1,2 у робочій смузі обраного варіанту.
• Поляризація: лінійна.
• Кабель 50 см, конектор SMA (male).
• Заводські налаштування під діапазони 310–790 МГц (каталог нижче).
• Компактні габарити — зручний монтаж на пульт і зовнішній модуль TX.

Ключові переваги

• Високе підсилення 10 dBi: суттєво краща дальність порівняно з диполем/Moxon на тій самій частоті.
• Низький КСВ < 1,2: ефективна передача потужності TX без зайвих втрат.
• Готовий фідер 50 см: підключення до TX без самодільних кабелів.
• Легка конструкція (~120 г): зручно для польових пунктів керування.
• Власне виробництво ЧДБ: узгодження з передавачами 370–550 МГц, MIL ELRS та комплектами TX+RX.
• Широкий вибір частот: від 310–330 до 730–790 МГц під конкретну радіолінію.

Сфери застосування

• Наземний передавач TX на пульті керування або зовнішньому модулі.
• Системи MIL ELRS і радіолінії ЧДБ у відповідному піддіапазоні.
• Комплекти TX+RX ЧДБ (заміна або апгрейд антени TX).
• Далекобійні FPV-польоти та розвідувальні місії.
• Польові пости, де потрібна спрямована антена замість штатної всеспрямованої.

Доступні варіанти по частоті (окремі товари)

Кожен рядок — окрема картка товару на Flash Army. Точний діапазон і артикул уточнюйте у постачальника ЧДБ.

Габарити та маса за варіантами

Для більшості піддіапазонів — компактна конструкція, маса близько 120 г. Деталізовані розміри виробник наводить для окремих позицій:

Примітка: у каталозі ЧДБ також є великогабаритна наземна Yagi 310–330 (інші ТТХ: 7,3 dBi, 640×440 мм) — окремий товар, див. chdb-antena-yagi-310-330.html.

Комплектація

• Антена Yagi (варіант на обраній частоті).
• Коаксіальний кабель 50 см з роз’ємом SMA (male).

Технічні характеристики (спільні для лінійки)

Попередження з експлуатації

• Обирайте варіант строго під частоту вашого TX — невідповідний піддіапазон підвищує КСВ і скорочує дальність.
• Орієнтуйте Yagi на зону польоту БпЛА; при зміні позиції оператора може знадобитися повернути антену.
• Затягуйте SMA без перекосу; не натягуйте кабель при монтажі.
• Тримайте антену подалі від металевих конструкцій, що спотворюють діаграму спрямованості.
• Не плутайте компактну Yagi 10 dBi з великогабаритною Yagi 310–330 (7,3 dBi) — це різні позиції каталогу.

Антена ЧДБ Yagi — компактне наземне рішення для Sub-GHz керування: 10 dBi, КСВ < 1,2 і вибір із восьми піддіапазонів під вашу радіолінію ЧДБ.
