Роль FPV-окулярів у керуванні дроном є критичною: вони гарантують точність маневрування та високу швидкість реакції. Завдяки реалістичному відображенню пілот чітко контролює швидкість, висоту й траєкторію польоту, а мінімальна затримка відеосигналу дозволяє миттєво реагувати на появу перешкод, зміну вітру чи втрату зв'язку.
Велике значення має і рівень комфорту, який забезпечують FPV-окуляри. Правильна оптика усуває ефект «морської хвороби», що може виникнути через розсинхронізацію між зоровим сприйняттям та вестибулярним апаратом. Окуляри роблять керування більш інтуїтивним, ізолюють пілота від зовнішніх факторів і суттєво знижують навантаження на очі.
У цій статті розглянемо, як правильно обрати окуляри для fpv, які характеристики, нюанси і особливості використання враховувати. Стаття написана командою Flash Army для пілотів-початківців, командирів підрозділів, логістів, волонтерів тощо.
Що таке FPV-окуляри і як вони працюють

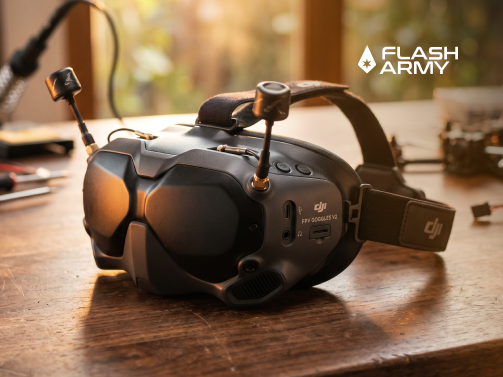

FPV-окуляри або шолом (First Person View, тобто "вид від першої особи") — це спеціалізований пристрій, призначений для перегляду відеопотоку з дрона в режимі реального часу. Ці окуляри отримують відеосигнал з дрона на вбудований приймальний модуль і дозволяють бачити те саме, що й камера безпілотника, забезпечуючи ефект присутності в кабіні БПЛА.
Основні характеристики для вибору
Різні моделі FPV-окулярів можуть суттєво відрізнятися якістю зображення, сумісністю з передавачами, затримкою, комфортом у користуванні. Саме тому необхідно ретельно розібратися у характеристиках окулярів, перш ніж здійснити покупку. На що саме звернути увагу:
1. Роздільна здатність та якість зображення
Це щільність пікселів, які формують картинку — чим більше пікселів, тим якісніша картинка. Цей параметр впливає на орієнтацію пілота у просторі (оцінку відстані до об'єктів, рельєфу, перешкод), на контроль дрону на великих швидкостях, на керування при маневрах, а також на комфорт для очей.
Один із головних факторів, від яких залежить роздільна здатність, — це система, аналогова або цифрова.
- Аналогова система має обмежені можливості щодо якості відеосигналу. Слабкий сигнал може стати причиною нижчої деталізації, можливих шумів, кольорових артефактів та перешкод. Найчастіше в сучасні аналогові окуляри ставлять дисплеї з роздільною здатністю 1024×768 (XGA) або 1280×960. Головна перевага аналогових систем — мінімальна затримка, що критично для роботи на високій швидкості. Найчастіше використовується для дронів-камікадзе.
- Цифрова система забезпечує кінематографічну картинку HD та Full HD якості та сучасні інтерфейси. Рівень деталізації в рази вищий, без типових аналогових перешкод, і дозволяє пілотові чітко бачити рельєф. Більшість дисплеїв для цифри мають роздільну здатність 1280×720 (720p) або 1920×1080 (1080p). Найчастіше використовується для розвідників та важких бомберів.
У окулярів і дрона має бути спільна система, тому перш за все треба визначити, яку саме систему використовує FPV-дрон.
Важливе значення має і тип матриці, адже він впливає на якість картинки в складних умовах. Зазвичай у FPV-окулярах використовуються наступні типи матриці:
- LCOS / LCD — мають невисоку контрастність (1 000:1), за рахунок чого чорний колір виглядає як сірий, що особливо знижує чіткість картинки в темний час. Крім того, ці матриці починають збільшувати затримку зображення при низьких температурах.
- OLED / Micro-OLED — мають дуже високу контрастність (100 000:1), чітко показують межі об'єктів у темряві і є найкращим варіантом для нічної роботи. Навіть на морозі зберігають стабільно швидкий відгук екрана.
Якщо мета — максимальна якість зображення навіть у нічний час, краще обирати OLED-матрицю, а LCD більше підходять для навчання або як додатковий монітор для командира.
2. Частота оновлення та затримка сигналу
Ці характеристики є одними з найбільш важливих у FPV-окулярах, адже від них залежать швидкість реакції пілота, маневреність і рівень контролю над бортом. Саме тому вони критично важливі для польотів у складному рельєфі, штурмових завдань та керування швидкісними дронами-камікадзе.
- Частота оновлення (Гц / Hz) — це швидкість, з якою дисплей оновлює зображення за одну секунду. Чим вища частота оновлення сигналу, тим плавніший рух. Цей параметр суттєво впливає на навантаження на очі (низька частота швидко викликає втому та навіть у певних випадках головний біль чи нудоту) і на швидкість сприйняття оператора. Стандартне оновлення, з яким працює більшість окулярів, — 60 Гц; хороший середній рівень — 90–100 Гц, а високий — 120 Гц і більше.
- Затримка сигналу (мс) — це час між фіксацією зображення дроном і відтворенням його на екрані. Навіть мінімальна затримка може суттєво впливати на керування бортом, підвищуючи складність маневрування та ризик аварій. Чим менша затримка, тим краще борт слухається пульта. Для аналогових систем нормальною вважається затримка 10–20 мс, для цифрових систем цей показник більший через необхідність закодувати і розкодувати дані і складає від 25 до 40+ мс.
Низька затримка сигналу і висока частота оновлення екрану гарантують максимально тісний зв'язок між сприйняттям оператора і дроном, що дозволяє миттєво орієнтуватися і за необхідності змінювати курс.
3. Поле зору і комфорт носіння
Ці параметри серйозно впливають на керування, адже замалий кут огляду, завелика вага окулярів та невдала посадка призведуть до дискомфорту і швидкої втомлюваності оператора, а зрештою і до прикрих помилок.
- Поле зору (FOV) — це кут огляду, під яким оператор бачить картинку, або сектор простору, який можна побачити в окулярах. Чим менший FOV, тим менший і екран, очі при цьому одразу охоплюють всю картинку і не втомлюються, але розглядати дрібні деталі складніше. При великому FOV екран величезний з ефектом занурення, але очі втомлюються швидко і цифри OSD у куті екрана знаходяться досить далеко. Оптимальним полем зору для аналогових окулярів вважається 39° – 46°, а для цифрових — 45°– 51°.
- Комфорт носіння особливо важливий при тривалих польотах, адже пілот може проводити в окулярах по кілька годин підряд. Ергономічність FPV-окулярів — це комплекс таких факторів, як вага і кріплення, балансування корпусу, якість і матеріал підкладки та наявність вентиляції для обдуву лінз. Для людей, які носять коригуючі окуляри, важливим чинником також стане можливість регулювання діоптрій.
Для максимально комфортної тривалої роботи рекомендовано обирати FOV в межах 40°– 46°, окуляри вагою до 250 г і маску з якісної анатомічної піни.
4. Сумісність з передавачами та дронами
Сумісність — це один з ключових параметрів при виборі FPV-окулярів, адже окуляри не зможуть працювати з дроном, який підтримує інші стандарти передачі. Перш за все сумісність визначається за типом сигналу — аналоговим або цифровим.
- Аналогові системи: максимально універсальні, адже тут все поєднується за принципом однакового частотного діапазону (найчастіше це 5.8 ГГц). Щоб підключити окуляри до дрона, достатньо знайти потрібну частоту. У сучасних FPV-окулярах передбачені шахти для приймачів, що дозволяють перейти на різні, менш поширені частоти.
- Цифрові системи: тут сумісність цілком залежить від виробника. Кожний бренд має власний протокол і кодує сигнал так, що пристроям інших виробників він незрозумілий. Існує спосіб обійти жорстку систему — це зовнішні приймачі (VRX), які дозволяють використовувати аналогові окуляри з HDMI-входом для цифрових систем.
Перш ніж купувати FPV-окуляри, необхідно переконатися, що вони підтримують потрібний стандарт передачі відео, частоти та протоколи виробника, оскільки лише так можна повноцінно інтегрувати їх у наявну систему і отримати зображення на екрані.
Корисні поради при виборі FPV-окулярів
Оскільки вибір FPV-окулярів — доволі складний багатоетапний процес, є кілька порад, які полегшать задачу та дозволять уникнути поширених проблем:
- Планування екосистеми — починати завжди варто з FPV-дрона, щоб чітко розуміти для якої системи та виробника потрібні окуляри.
- Екран та ергономіка — краще обирати OLED-екран, який дає більшу чіткість і швидку реакцію пікселів. Дуже бажана наявність вентилятора, механічного регулювання лінз та запис відео (DVR).
- Адаптивність — віддавайте перевагу окулярами, які мають HDMI-вхід і підтримують змінні приймачі та зовнішні VRX-модулі. Це дозволить використовувати різні FPV-системи і модернізувати обладнання.
- Тестування перед покупкою — якщо є така можливість, краще ненадовго одягли окуляри перед покупкою, щоб оцінити їх вагу, навігацію, функціонал спробувати налаштувати фокус.
Додаткові функції та аксесуари
Оскільки FPV-окуляри — це тільки частина системи, існує цілий ряд додаткових аксесуарів та запчастини для дронів, які дозволяють підвищити технічний рівень обладнання і покращити досвід польотів:
- DVR-запис польотів — відео з камер дрона одразу записується на SD-карту або внутрішню пам'ять. Необхідна функція для розбору помилок, фіксування уражень, тощо.
- Антени — всеспрямовані або патчі, необхідний елемент для підвищення дальності зв'язку.
- Павербанки та подовжувачі — набагато комфортніші ніж рідні акумулятори і забезпечують стабільну автономність до кількох годин.
- Чохол-вставка для лінз — сонячне світло миттєво спалює екрани всередині окулярів, тому захист для лінз життєво необхідний.
- Діоптрійні лінзи-вставки — аксесуар необхідний для людей з поганим зором, якщо в окулярах не передбачене механічне регулювання.
Перед тим, як купувати окуляри, рекомендовано одразу додати у бюджет кілька хороших антен, захист для лінз та кабель для павербанку, адже ці аксесуари необхідні для повноцінного використання FPV-окулярів.
Висновок
FPV-окуляри — це не просто обладнання для відображення відео — це інтерфейс складної системи, у якій людина взаємодіє з машиною. Саме тому від їхніх характеристик залежить не тільки якість картинки, а й рівень керування дроном, швидкість реакції та комфорт пілота. Проконсультуватися щодо вибору окулярів ФПВ та придбати модель можна у Flash Army.
